pads导出元件坐标信息

录入：edatop.com 点击：

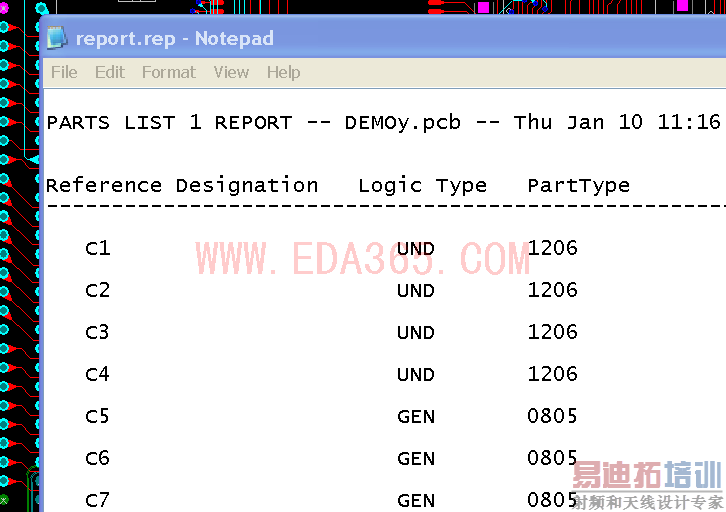

假如我们只须要元件的简单信息,那可以执行pads的file----reports既可:

如果我们还须要导出元件更祥细的信息,这时我们就可以用到pads 的Brsic scripts功能.步骤非常简单:

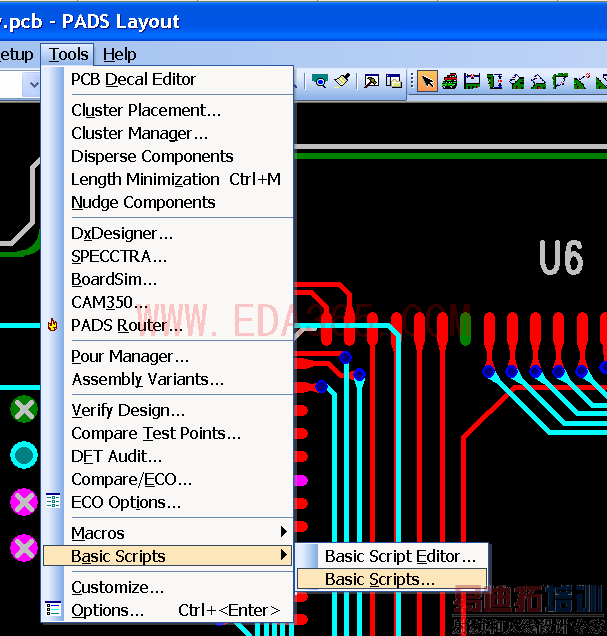

执行Tools下Brsic scripts----Brsic scripts:

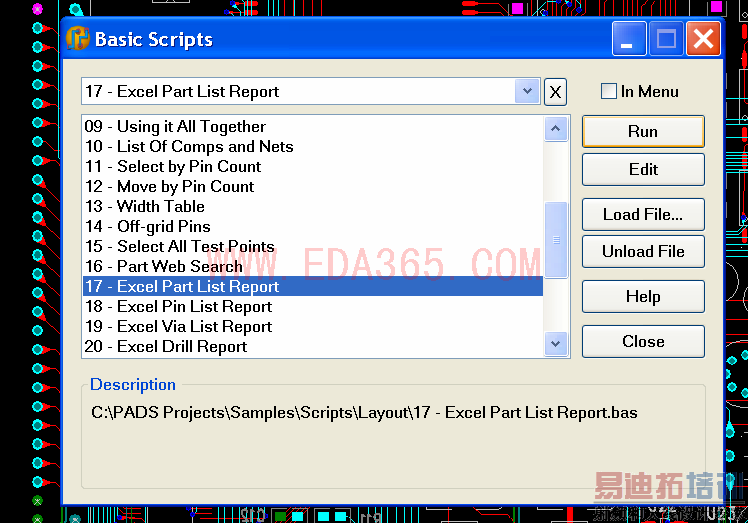

弹下面对话框:

请选择PART选项(如须要其它信息另选既可),单击run

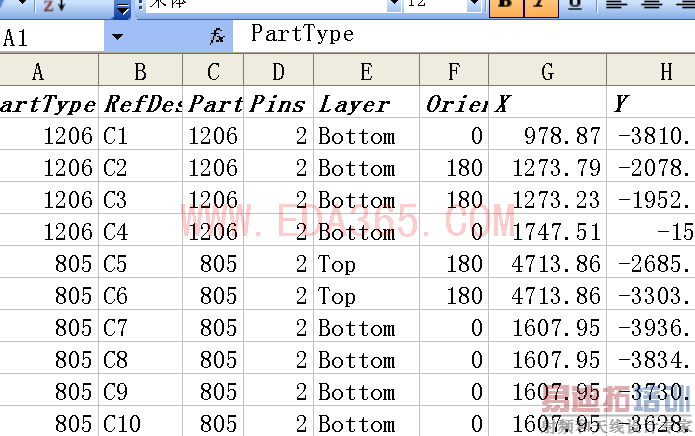

生成一个Excel文档:

其中包含PartTypeRefDesPartDecalPinsLayerOrient.XYSMDGlued

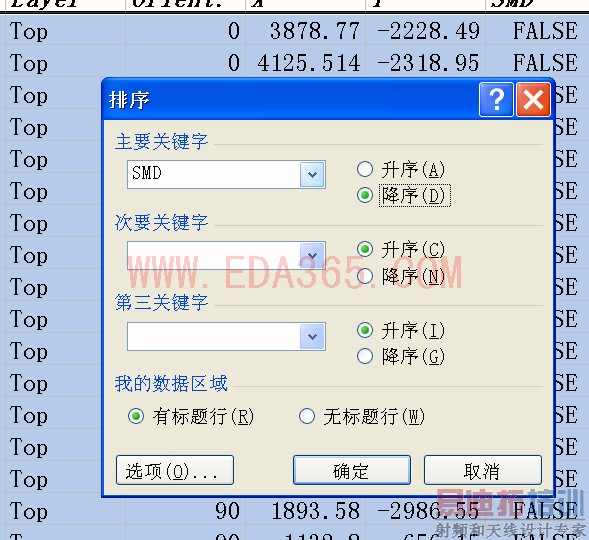

信息.举个例子如果我们只想要贴片元件坐标;可以对表格简单的编辑一下:

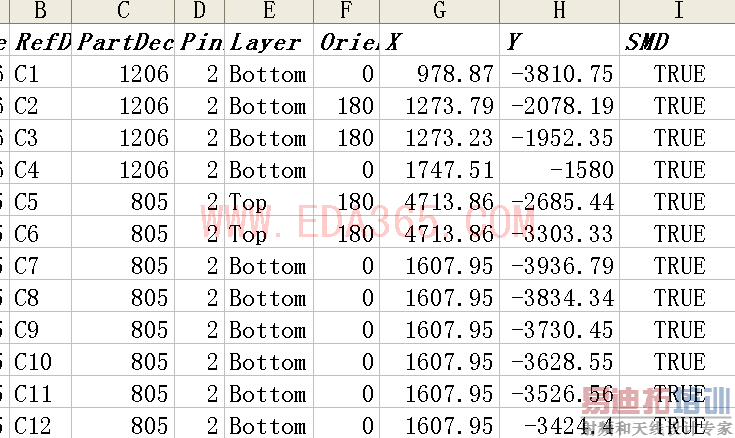

最后效果如下:

注:本贴不是什么精华贴,,大家不要见笑,如对您有一点帮助的话,那就可以了.或者各位有更深入的研究,欢迎加上,不对之处欢迎指正.
tianhao
08 01 10

顶，支持原创

走过，支持原创！支持国产！
---------------------------------------------------------------------------

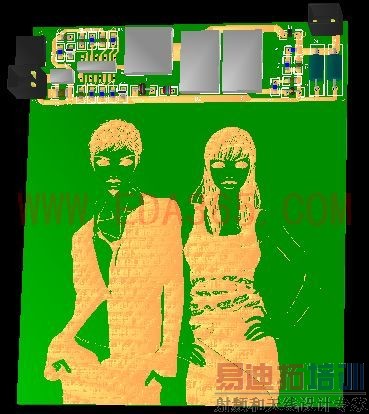

牛，3D显视可以显示人了

是不错的资料……学习啦

tianhao是个好同志

很详细

不错,谢谢！

谢谢了、顶你。

linstaryu
兄弟，你这图是怎么弄出来的啊！QQ466496123

好东西，学习了

学习了,不错的技巧。

又学到了一点东西啊

学习了
