四路直流稳压电源电路
录入：edatop.com 点击：

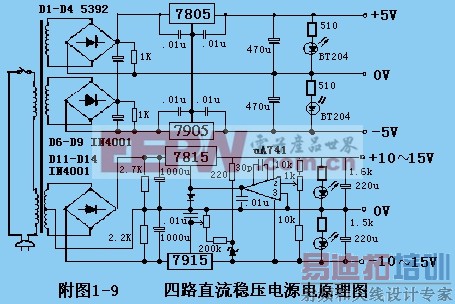

为配合数字逻辑、摸拟电路实验的需要，本实验箱配置了4路直流稳压电源：两路固定电压输出±5V电源;另两路是±10～15V连续可调跟踪式电源，是运算放大器的理想电源。如附图1-9所示。在做实验时，四路电源分别用箱内配备的专用线引出， +5V电源也可在输入(出)插孔板的两端的插孔输出 ，面板上的“5V输出”是供逻辑脉冲测试笔用的电源。
注意在使用中电源电压不允许超过额定值，极性不能接反，否则会损坏集成电路，甚至损坏实验箱内的电路。
输出电压范围 +5V电源 +5V ±0.2V
一5V电源 一5V ±0.2V
±15V跟踪式电源 ±10~15V ±0.1V
最大输出电流 +5V电源 1 .5A
一5V 电源 0. 5A
±15V跟踪式电源 0.5A
电网调整率 0.1%(外电网电压220 V ±10%)
负载调整率 2 %(负载从0至满载)
