模拟信号跨分割的问题

录入：edatop.com 点击：

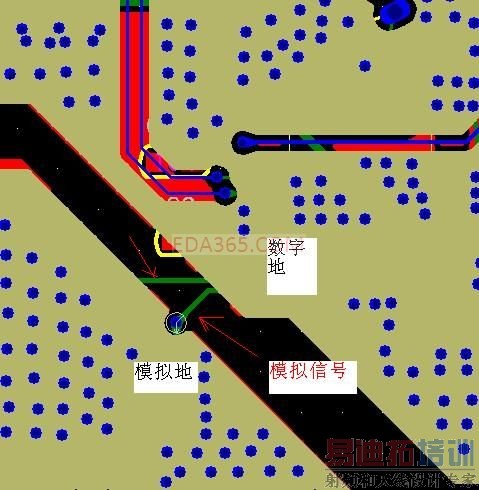

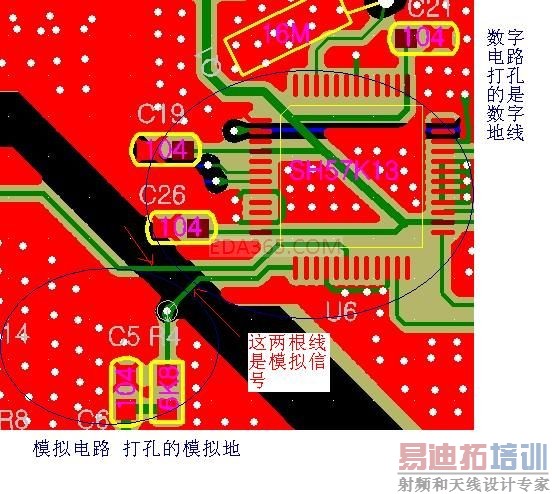

如附件。本人产品为数字音频产品，现在问题是数字电路部分输出部分（见红色标识）的走线跨越了模拟电路的地跟数字电路地的分割部分。因为目前这个数字音频产品的MCU跟其他的数字器件频率不高，没有什么问题。当在高速电路中请问可以这样做吗？

附件

一般是不见意这样做的！

可以考虑加一个小电阻

看看怎样处理

那应该要怎么做啊？谢谢大虾的关注

加个0欧电阻跨接

DGND跟AGND已经通过0欧姆电阻隔离，我的意思是在高速的电路中可不可以这样做？

加个0欧电阻或磁珠连起来

最好不要这样做，会数模相互影响的，引起噪音干扰

不这样做？接线都加电阻或磁珠打过孔阻抗会增大
很怀疑

那两条信号线走线应在模拟地与数字地跨接的附件，这样回流路径才会最小

请为各位大侠怎么接比较好？学习！

如果你这两根模拟信号是很重要的输入或者输出的话，你这板做出来估计就报废了，根本就不是加不加磁珠或0欧电阻的问题。把你模拟那两根线连接的部分拉到模拟电路那边去。

LS，这个模拟信号是从数字电路部分的CODEC出来的。怎么能接到模拟那里去？
