6 路输出DC/DC 微型模块稳压器—LTM8008

描述

　　LTM 8008 是一款具有 6 个后置稳压器的 72V_IN、μModule SEPIC 转换器。SEPIC 控制器的固定频率、电流模式架构在一个很宽的电源电压和输出电压范围内实现了稳定的运作，并拥有软起动及频率折返功能，以在启动和输出短路期间限制电感器电流。

　　LTM8008 还包括 6 个用于后置稳压的高性能、固定输出 LDO：1 个 5V/500mA、1 个 3.3V/300mA 和 4 个 5V/150mA。在内部将 SEPIC 控制器的输出设定为 5.6V 以实现最佳的效率。除了提供这些输出之外，SEPIC 转换器还能够向系统负载提供一个高达 500mA 的额外电流。

　　LTM8008 采用耐热性能增强型的紧凑 (15mm x 15mm) 和扁平 (高度仅 2.82mm) 模压树脂焊盘网格阵列 (LGA) 封装，适合于采用标准的表面贴装设备来进行自动化装配。LTM8008 是无铅型器件，并且符合 RoHS 标准。

　　特点

　　 ● 1 个 SEPIC 转换器和 6 个线性稳压器

　　 ● 宽输入电压范围：3V 至 72V (起动电压为 6V)

　　 ● 宽工作温度范围：-40°C 至 150°C (H 等级)

　　 ● 电流模式控制提供了超卓的瞬态响应

　　 ● 可利用一个外部电阻器来设置工作频率 (100kHz 至 1MHz)

　　 ● 可同步至一个外部时钟

　　 ● 具迟滞的可编程输入欠压闭锁

　　 ● 可编程软起动

　　 ● 小外形 15mm x 15mm x 2.82mm LGA 封装

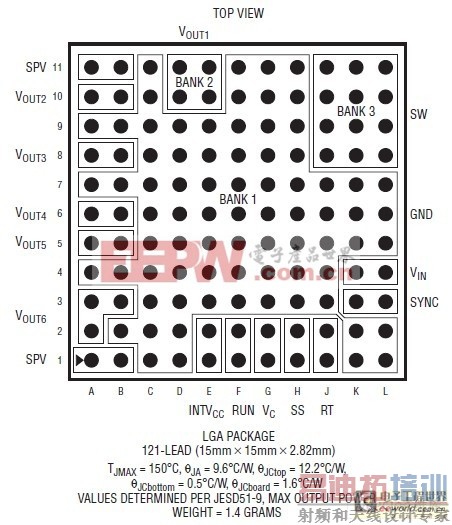

　　封装

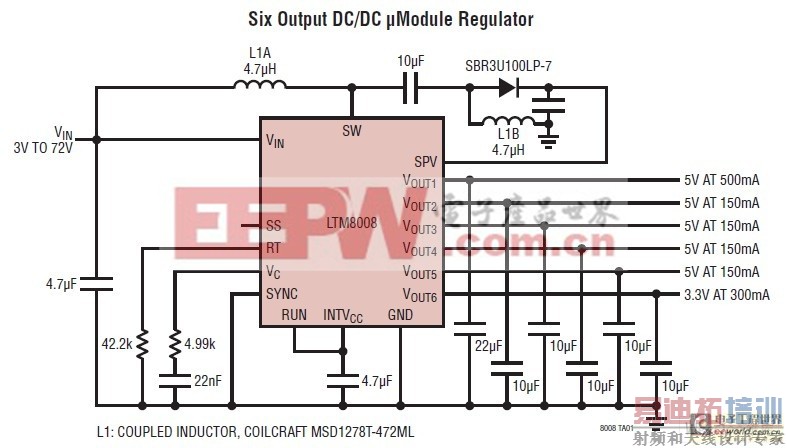

　　典型应用

　　应用

　　 ● 汽车用转换器

　　 ● 工业用转换器

　　 ● 电信电源
