高频开关的电压模式PWM控制器

　　PWM控制技术主要分为两种：一种是电压模式PWM控制技术；另一种是电流模式PWM控制技术。

　　开关电源最初采用的是电压模式PWM控制技术，其基本工作原理如图1所示。输出电压UOUT与基准电压相比较后得到误差信号Uerror。此误差电压与锯齿波发生器产生的锯齿波信号进行比较，由PWM比较器输出占空比变化的矩形波驱动信号，这就是电压模式PWM控制技术的工作原理。

　　由于此系统是单环控制系统，其最大的缺点是没有电流反馈信号。由于开关电源的电流都要流经电感，因此相应的电压信号会有一定的延迟。然而对于稳压电源来说，需要不断地调节输人电流，以适应输入电压的变化和负载的需求，从而达到稳定输出电压的目的。因此，仅采用采样输出电压的方法是不够的，其稳压响应速度慢，甚至在大信号变化时，会因为产生振荡而造成功率开关管的损坏等故障发生。这是电压模式PWM控制技术的最大不足之处。

　　具有代表性的电压模式PWM控制器主要有TL494、SG3524和SG3525A等。

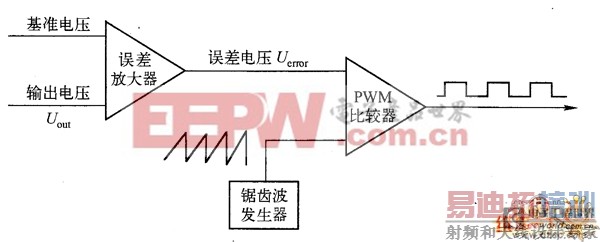

　　图1 电压模式PWM控制原理
