8层板要怎么设置电源层，信号层，地层分布

录入：edatop.com 点击：

电源层数的设置原则：
看电源的种类多不多
看电源交错的多不多来决定电源的层数
同时：相邻层的关键信号不跨分割区
地的层数设置原则：
--元件面下面有相对完整地平面（第二层或倒数第二层)；
--高频、高速、时钟等关键信号有相邻地平面；
--关键电源有一对应地平面相邻（如整板的VCC3.3V)。

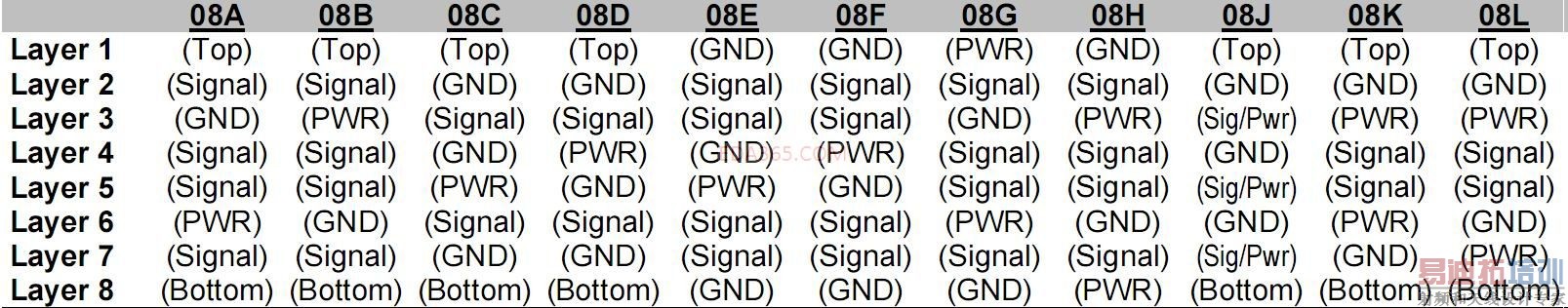

★多层板层叠的一般原则：
--元件面相邻层为地平面（屏蔽和提供完整参考平面）；
--所有的信号层尽可能与地平面相邻；
--尽量避免两个信号线直接相邻；
--主电源尽可能与其对应地相邻；
--兼顾层压结构对称。
