简述单周期控制ICIR1150的特性与工作原理

IRll50的推荐工作条件如下：

　　 · 电源电压VCC:15 V~20 V(典型值为18 V)；

　　 · 开关频率fSW:50 kHz~200 kHz；

　　 · 频率设置电阻RSET:165 kΩ～37 kΩ；

　　 · 结温TJ:-25℃～+125℃；

　　 · 工作温度TA:O℃～70℃。

　　IRll50的主要特点如下：

　　 · CCM升压型PFC，并以单周期控制专利技术为基础；

　　 · 无需外部AC线路电压检测电路；

　　 · 开关频率(50 kHz~200 kHz)可编程,最短关断时间为150 ns~350 ns，最大占空比限制在98％；

　　 · 输出过电压/欠电压保护、软启动、逐周峰值电流限制、开环保护、Vcc欠电压锁定、锁存抗扰及静电放电(ESD)保护；

　　 · 微功率启动(200μA)及微功率“休眠”模式；

　　 · 快速1.5 A峰值栅极驱动电流,使其输出功率范围超过l kW(最高达4 kW)；

　　 · 栅极驱动器内部被箝位在13 V电平；

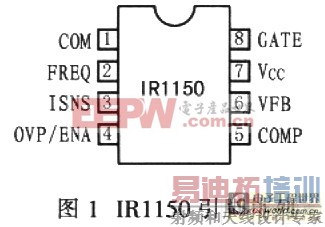

　　 · 采用8引脚SOIC封装。

　　IR1150工作原理

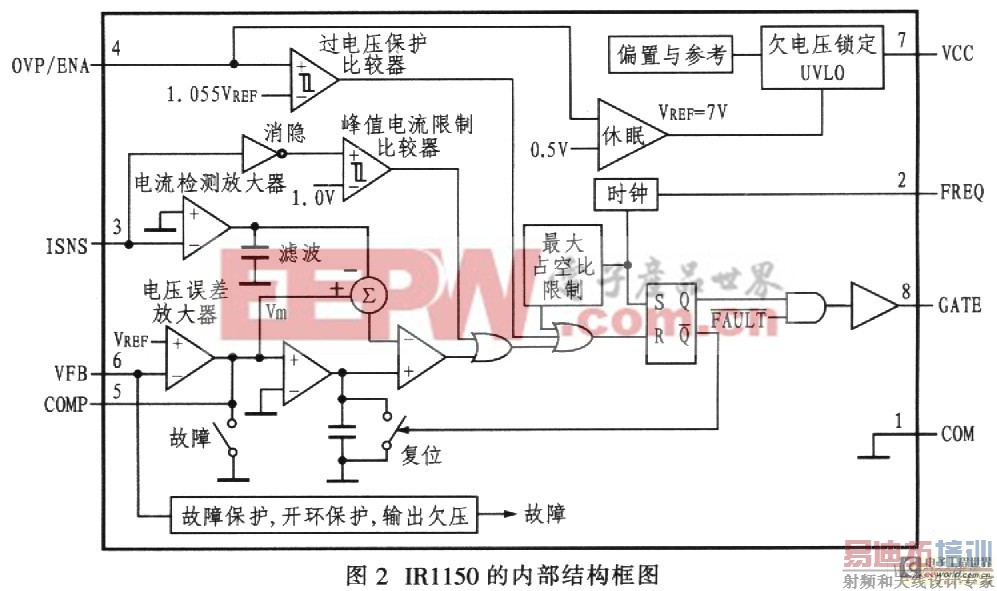

　　图2所示为IRll50的内部结构框图。

　　与传统CCM-PFC控制器比较,IRll50不含输入电压检测、模拟乘法器及定频三角波振荡器。IRll50采用单周期控制技术从根本上替代了常规CCM-PFC解决方案。IRll50引入一种带有复位电路的专用整合器控制单元，使电压误差放大器输出叠加在每个时钟周期上，产生可变的三角波。这种三角波与误差电压波形比较,并从电流检测信号中扣除,产生PWM栅极驱动信号。

　　IRll50工作利用两个环路:一个是电流环路，另一个是电压环路。内部电流环路是快速和可靠的，电流参考的产生不需要输入电压检测。电流环路利用嵌入的输入电压信号迫使平均输入电流随输入电压瞬时变化。外部电压环路控制PFC升压变换器的DC输出电压。电压误差放大器产生的输出电压直接控制积分器斜坡信号的斜率和平均输入电流的幅度。二个控制环路结合的结果，使AC输入平均电流(即经输入高频旁路电容器和EMI滤波器后的低频电流)与AC输入电压成正比，并且呈正弦波形，与输入电压保持同相位，从而产生几乎等于1的功率因数。当变换器在轻载下工作时，在AC线路电压过零附近的电流波形将出现一定的失真，但所产生的谐波电流仍可在IECl000-3-2标准的D类限值之内。

　　IR1150的工作状态转接

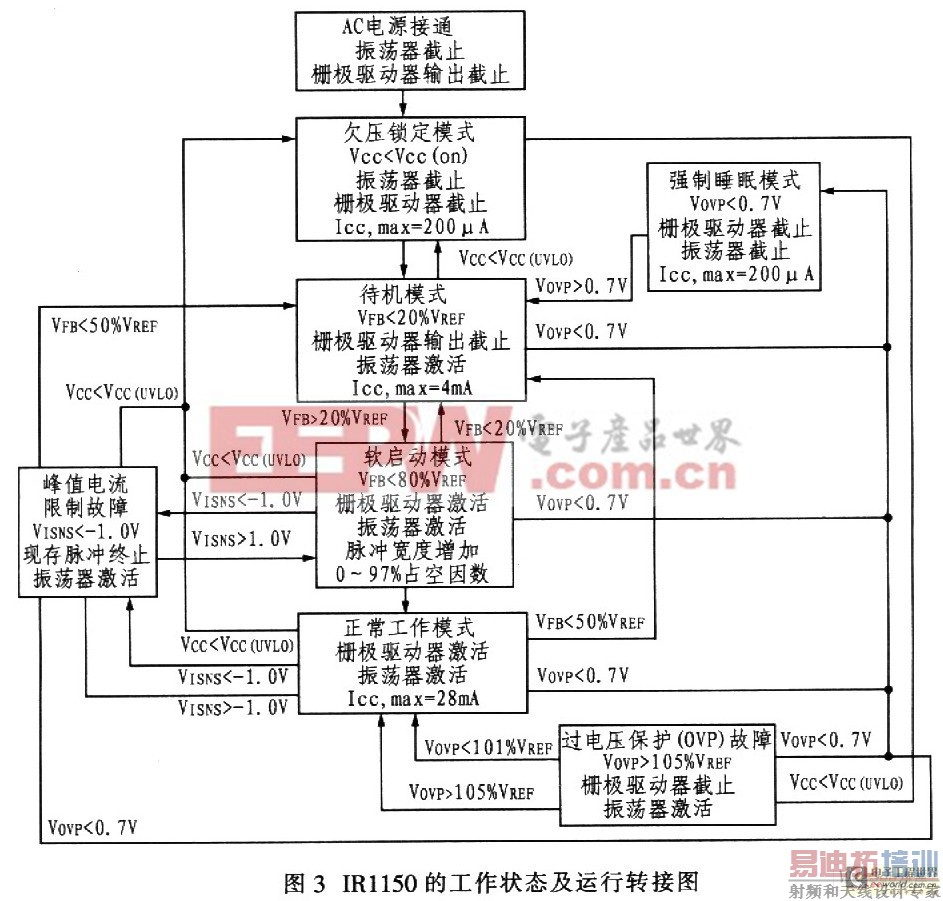

　　IRll50的工作状态包括欠电压锁定(UVL0)模式、待机模式、软启动模式、正常操作模式、故障保护模式和睡眠模式等，具体运动转接图如图3所示。
