LT3575 - 无需使用光耦合器的隔离型反激式转换器

描述：

　　LT 3575 是一款单片式开关稳压器，专为隔离型反激式拓扑结构而设计。无需借助第三个绕组或光隔离器来实现稳压。该器件可以直接从主端反激波形来检测隔离输出电压。一个2.5A、60V NPN 电源开关与所有必需的控制逻辑电路一起集成到一个 16 引脚 TSSOP 封装之中。

　　LT3575 采用 3V 至 40V 的输入电源电压工作，并能够在未采用外部功率器件的情况下输送高达 14W 的输出功率。LT3575 运用边界模式操作，旨在提供一款具改善负载调节性能的小型磁性解决方案。

　　输出电压能够很容易地利用两个外部电阻器和变压器匝数比来设定。许多应用可以采用市售变压器。

　　特点：

　　 · 3V 至 40V 输入电压范围

　　 · 2.5A、60V 集成 NPN 电源开关

　　 · 边界模式运作

　　 · 无需借助变压器第三绕组或光隔离器来实现稳压

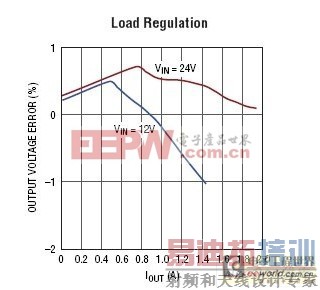

　　 · 改善的主端绕组反馈负载调节

　　 · VOUT 利用两个外部电阻器来设定

　　 · 用于内部偏压电源和电源 NPN 驱动器的 BIAS 引脚

　　 · 可编程软起动功能

　　 · 可编程电源开关电流限值

　　 · 耐热性能增强型 16 引脚 TSSOP 封装

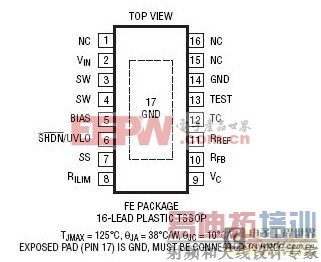

　　封装 ：

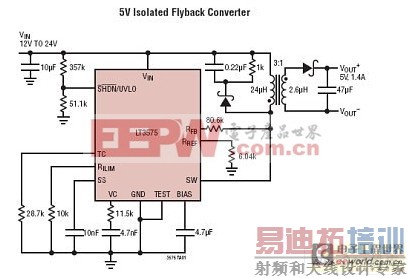

　　典型应用：
