使用XC6401转换输出电压

　　■ 概述

　　便携式设备随消耗功率的增加，在使用上经常需要把施加于CPU芯片的电压进行待机模式和工作模式转换、或输入电源使用AC变换器或蓄电池转换等。一般情况下为了转换输出电压，使用可以由外部设定输出电压方式的DC/DC转换器（XC6365/66系列）等产品。在此介绍可以使用低噪声的2chVR，实现输出电压转换的XC6401系列产品的使用方法。

　　■ 特长

　　只使用1个负载电容（CL）。

　　可以由外部控制进行电压转换。

　　不需要防止逆流的SD。

　　低噪声

　　■ 工作原理说明

　　EN1和EN2同时为"H"的状态下、作为输出电压（VOUT）将输出VOUT1和VOUT2中电压较高的一端。电流限制特性当2ch端的VR的输出电压为（VOUT2）3.3V、IOUT=300mA左右时，开始限制电流工作状态。

　　当电压降低到1ch端的输出电压（VOUT1）2.8V时从1ch端VR的电流把电流限制范围再延伸300mA。此外，与EN1或EN2之中任意1端处于工作模式时相比，消耗电流（ISS）大约为2倍（50uA左右）。

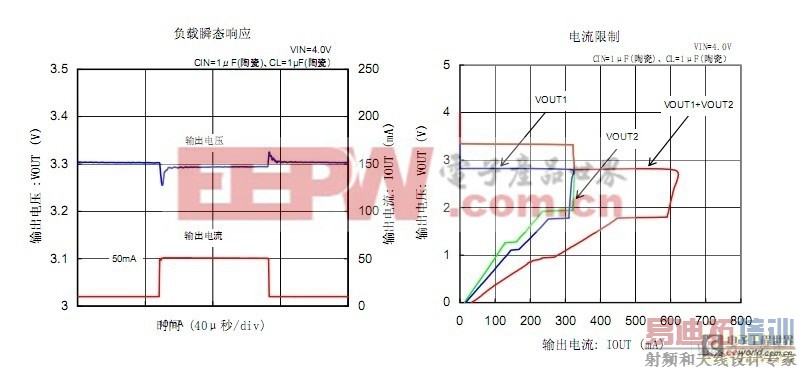

　　负载的瞬态响应如图1所示。当EN1或EN2之中任意1端为"H"时，各自的输出为VOUT1（3.3V）、VOUT2（2.8V）、其电流限制特性如图2所示。

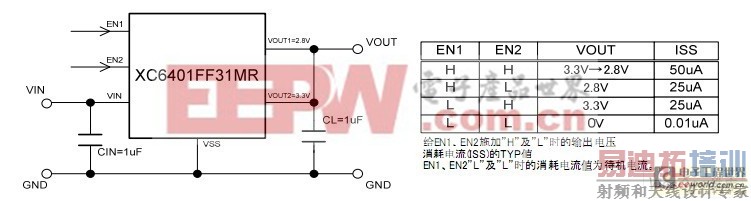

　　■ 电路图
