线路图元件序号大变换如何UPDATE LAYOUT？

录入：edatop.com 点击：

我又发帖了。
我的客户将线路图的元件序号大变换，其它没什么大改动，请问我如何将原来的LAYOUT与线路图同步(效果不能在UPDATE LAYOUT时移动元件，保持布局不变）？

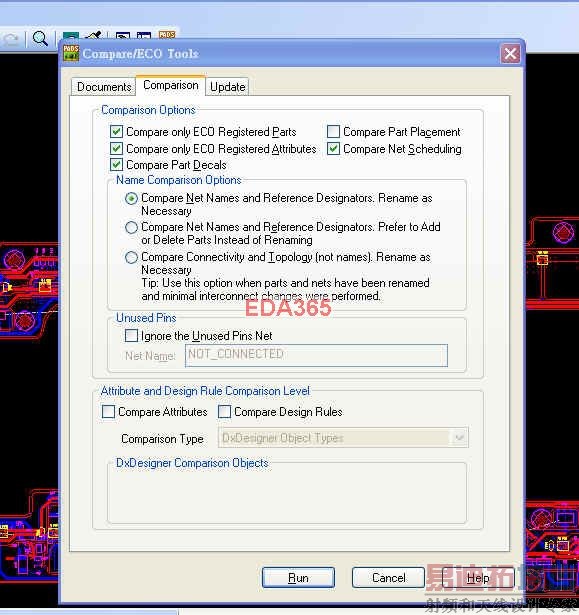

我利用TOOL---Compare/Eco Tool功能，元件序号与原来不一样的元件都会跑回原点。

对比后,产生一个Ａ.ECO文件.用记事本打开此A.ECO文件.
只保留renane part的信息.(即先对ＰＣＢ上的器件进行重命名，位置不会改变）．
然后导入此A.ＥＣＯ．
最后再对比一次产生新的B.ＥＣＯ文件，再重新导入B.ECO就可以了...

学习
