请进,画铺铜线的问题

录入:edatop.com    点击:

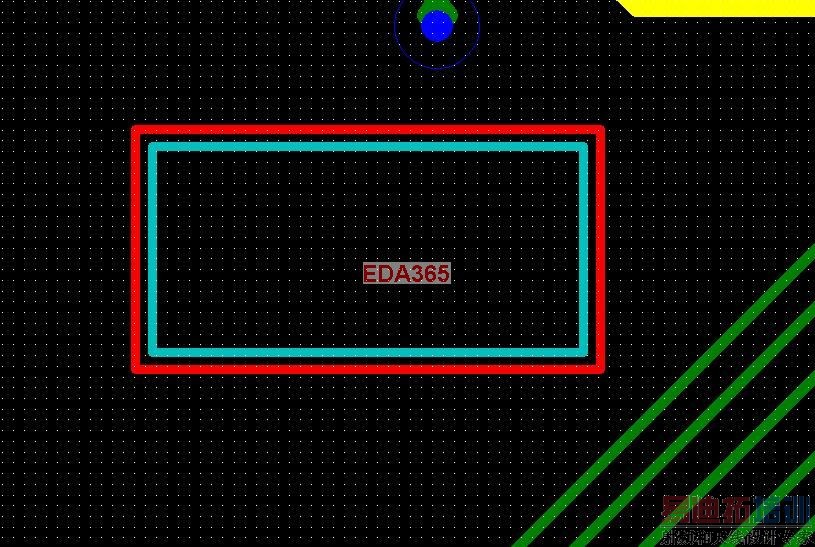

在混合分割层,在画了一个的铺铜外框的前提下,在内部再画铺铜 线就出现双框的情况。这个东东是在什么地方设置的,谢谢!

没人有遇到这种情况吗?

没有啊,我也想知道

是同一个网络的吗?

对于重叠的铺铜区域,可以设置优先级,在COPPER POUR的属性中,options里面有flood priority参数,可以设置不同网络铺铜区域的优先级。

2004版本的就没有flood priotty的选项了。
