适用于低压ADC的超低噪声驱动器ADA4930-1/ADA4930-2简介

　　对于ADA4930-1/ADA4930-2，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。

　　ADA4930-1/ADA4930-2 采用ADI公司的专有硅-锗(SiGe)互补双极性工艺制造，可实现极低的失真水平，输入电压噪声仅为1.2 nV/√Hz。

　　低直流失调和出色的动态性能使得ADA4930-1/ADA4930-2特别适合各种数据采集与信号处理应用。ADA4930-1采用3 mm × 3 mm 16引脚无铅LFCSP封装，ADA4930-2采用4 mm × 4 mm 24引脚无铅LFCSP封装。引脚排列经过优化，有助于印刷电路板(PCB)布局布线，并且使失真最小。两款器件的额定工作温度范围均为-40°C至+105°C，电源电压为3.3 V或5 V。

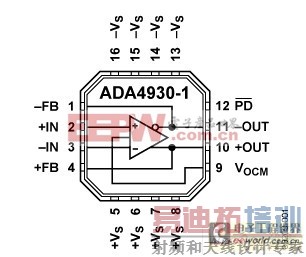

　　功能框图：

　　特性：

　　 ● 低输入电压噪声：1.2 nV/√Hz

　　 ● 低共模输出：0.9 V（单电源）

　　 ● 极低谐波失真

　　-104 dBc HD2 (10 MHz)

　　-79 dBc HD2 (70 MHz)

　　-73 dBc HD2 (100 MHz)

　　-101 dBc HD3 (10 MHz)

　　-82 dBc HD3 (70 MHz)

　　-75 dBc HD3 (100 MHz)

　　 ● 高速

　　-3 dB 带宽：1.35 GHz (G = 1)

　　 ● 压摆率：3400 V/μs（25%至75%）

　　 ● 0.1 dB 增益平坦度：380 MHz

　　 ● 快速过驱恢复：1.5 ns

　　 ● 失调电压：0.5 mV（典型值）

　　 ● 外部可调增益

　　 ● 差分转差分或单端转差分工作

　　应用 ：

　　 ● ADC 驱动器

　　 ● 单端转差分转换器

　　 ● 中频和基带增益模块

　　 ● 差分缓冲器

　　 ● 线路驱动器
