PADS 输出gerber文件时，遇到这样一个错误，网上没查到，请大家帮忙
录入：edatop.com 点击：
我说的图是指ＰＣＢ文件．
PCB文件不能发出来呀，见谅。
不管它了，今天已经发出去打板了。希望不要出错。

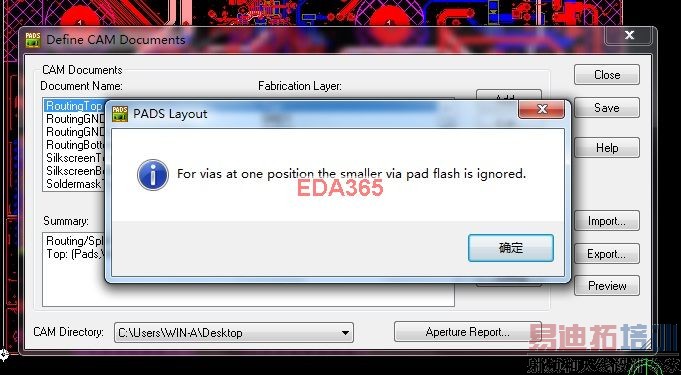

输出TOP层，弹出一对话框，郁闷，请大家看看。如下图，
自己顶一下，呵呵
学习。顶一下
貌似是什么过孔焊环显影的问题，你可以看下过孔的设置
是不是DRILL设置时没有生成表啊
只有TOP层输出才有，真是郁闷呀。
只有TOP层输出才有，真是郁闷呀。
无图无真相
有图呀，不知道你需要什么样的图？感谢你的回复。
你先看一下VIA的设置，如果没有什么问题的话，应该就是软件的BUG吧！
你先看一下VIA的设置，如果没有什么问题的话，应该就是软件的BUG吧！
你是不是有设置1-2层的盲孔，然后那个盲孔和下面的盲埋孔位置重叠了，这样的话Pads在出Gerber的时候，会删掉一个Via。
