手机板盲埋孔
录入:edatop.com 点击:
随着目前便携式产品的设计朝着小型化和高密度的方向发展,pcb
的设计难度也越来越大,对PCB的生产工艺提出了更高的要求。在
目前大部分的便携式产品中使0.65mm 间距以下BGA封装,均使用
了盲埋孔的设计工艺,那么什么是盲埋孔呢?

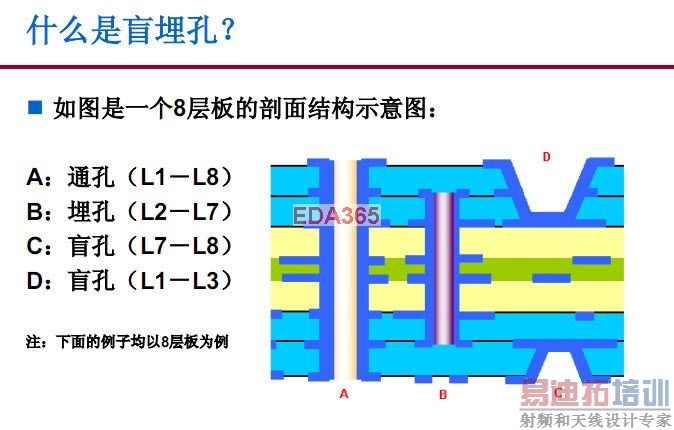

盲孔(Blind vias / Laser Vias) :盲孔是将PCB内层走线与PCB表
层走线相连的过孔类型,此孔不穿透整个板子。
埋孔(Buried vias):埋孔则只连接内层之间的走线的过孔类型,
所以是从PCB表面是看不出来的。
的设计难度也越来越大,对PCB的生产工艺提出了更高的要求。在
目前大部分的便携式产品中使0.65mm 间距以下BGA封装,均使用
了盲埋孔的设计工艺,那么什么是盲埋孔呢?
盲孔(Blind vias / Laser Vias) :盲孔是将PCB内层走线与PCB表
层走线相连的过孔类型,此孔不穿透整个板子。
埋孔(Buried vias):埋孔则只连接内层之间的走线的过孔类型,
所以是从PCB表面是看不出来的。
