关于丝印的非常见问题

看了丝印图，底层的丝印图是正常的，但是顶层的丝印图也出现了底层的丝印，也就是说底层的元件丝印分别出现在了顶层和底层。不过还是非常感谢你的热心帮助。

关于看不到图片的问题，我也很无奈，发了几次都显示不了，感觉论坛在这点有待改进，哈哈

本人做了一个元件的封装，顶层和底层都有丝印，在layout的时候2层的丝印也都是可见的，但是打板回来后，该元件底层的丝印却没有，其他元件的丝印都有，然后自己出CAM试了下，发现也不能显示出来，想问下，pads元件封装底层丝印是不是无效的啊

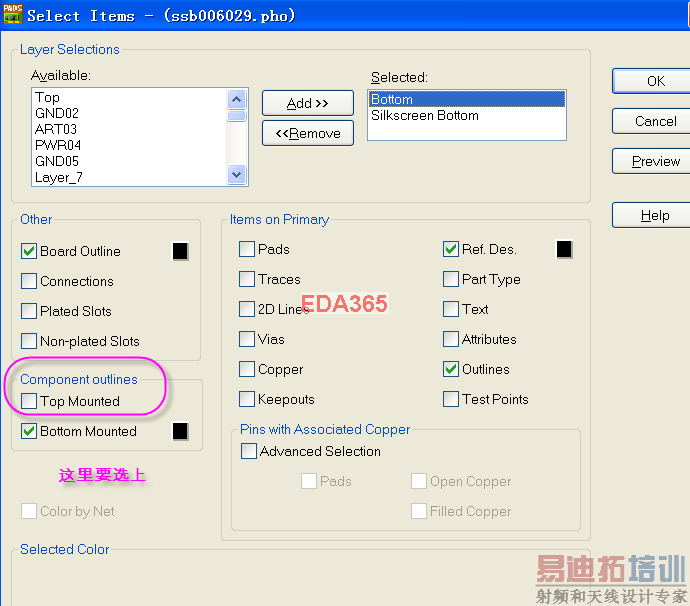

在光绘设置中,底层丝印文件这里:

的方法就可以了。

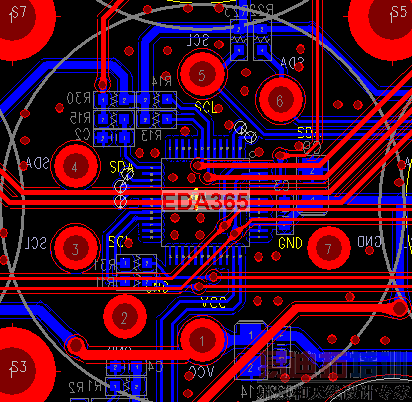

按照的方法，底层器件的丝印也出现在顶层了，而我把元器件都放在底层，如图

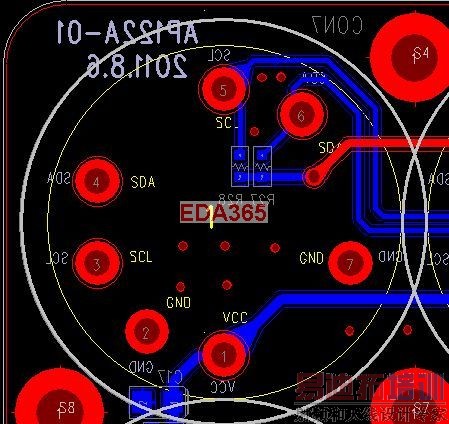

图片只显示出一张？明天再重发，第一张图中的SDA,SCL,GND,VCC都是在顶层，而矩形的外框丝印在底层

你在出TOP丝印层的时候就不要选上那一项.

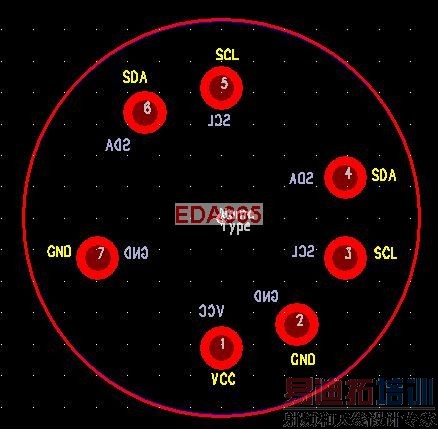

仍然没达到目的，特传PCB图上来。非常感谢各位的解答




复件 I2C切换板.rar

发图真难

再发

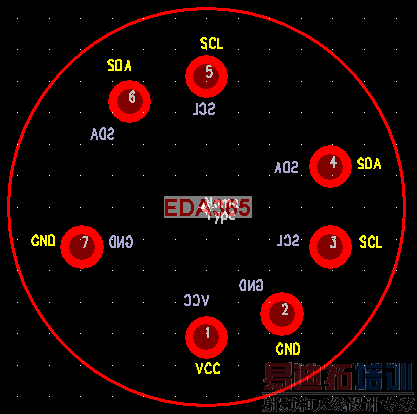

不知道这样的光绘设置是不是你要的:
复件 I2C切换板.rar

谢谢版主的热心帮助，不知道你用的是哪个版本，我打不开，我用的是07版，

你发的图片都看不到。
我也用的PADS2007，打不开的图
不过试了LZ的图，Gerber出来没问题，LZ试试这样：
1）出silkscreen top，选中bottom mounted（注意不是top），在silkscreen top目录下，补上勾选outlines；
2）出silkscreen bottom，选中bottom mounted，在silkscreen bottom目录下，补上勾选outlines。
