各位，，这个是错误标志是什么意思？到底哪里出错了？

录入：edatop.com 点击：

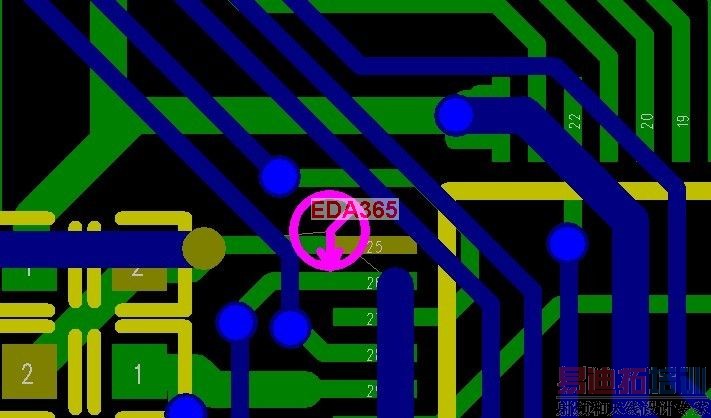

各位，请问一下，这个是错误标志是什么意思？到底哪里出错了？我翻书看了下，却没有发现有这个错误标志的说明。请大家帮忙一下哟。我们用的版本是pads layout2007

verify design这个菜单里面有错误说明的

楼上正解

这是个测试点标识，不是错误MARK.

四楼的是正解，是测试点的标示，过孔形式的测试点

2楼说的对。看图中有鼠线，这个可能是线没有拉完的标示吧。

线没拉完，那就是没连通，没连通的错误标志是另外一种哦。

如果是过孔式的测试点，为什么只有这里一处有这样的标志呢？其他的过孔应该也有才对吧？

如果是过孔式的测试点标志，那为什么只有这里一处有而其他有过孔的地方没有呢？怎么书上就没有这个标志的说明呢？哎。

点clear error就没有了。要是安全检测后还出现，就看看安全规则有没有设置对。

你看下是不是有两个过孔，一个是过孔，一个是测试点，因为我之前就有出现这样的状况

先帮顶，

测试点标记！

可以自动添加的测试点标记

只是你的线没接好而已删了再走就不会有了
