PT4115 30V/1.2A高调光比LED恒流驱动器IC电路特点及应用原理 介绍

产品概述
PT4115是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。PT4115输入电压范围从8伏到30伏，输出电流可调，最大可达1.2安培。根据不同的输入电压和外部器件，PT4115可以驱动高达数十瓦的LED。PT4115 内置功率开关，采用高端电流采样设置LED平均电流，并通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3伏时，功率开关关断，PT4115进入极低工作电流的待机状态。 PT4115采用SOT89-5封装。
主要特点

极少的外部元器件
很宽的输入电压范围：从 8 V 到 30 V
最大输出 1.2 A 的电流
复用 DIM 引脚进行 LED 开关、模拟调光和 PWM 调光
5 %的输出电流精度
高达 97 %的效率
输出可调的恒流控制方法

应用
低压 LED 射灯代替卤素灯
车载 LED 灯
LED 备用灯
LED 信号灯

引出端排列和功能

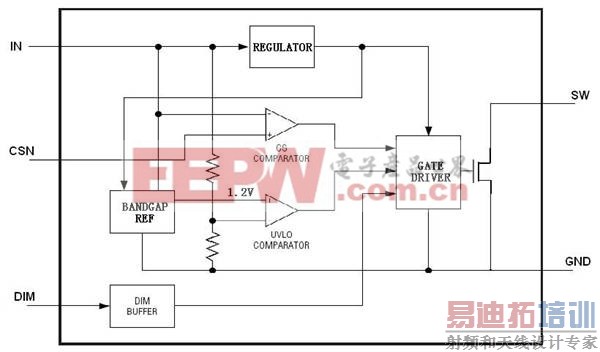

功能说明

产品主要应用

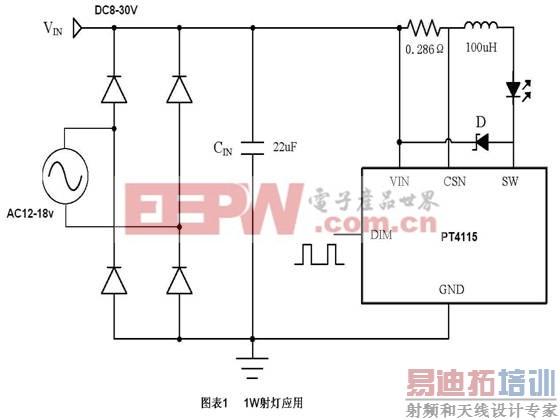

应用线路图(1)

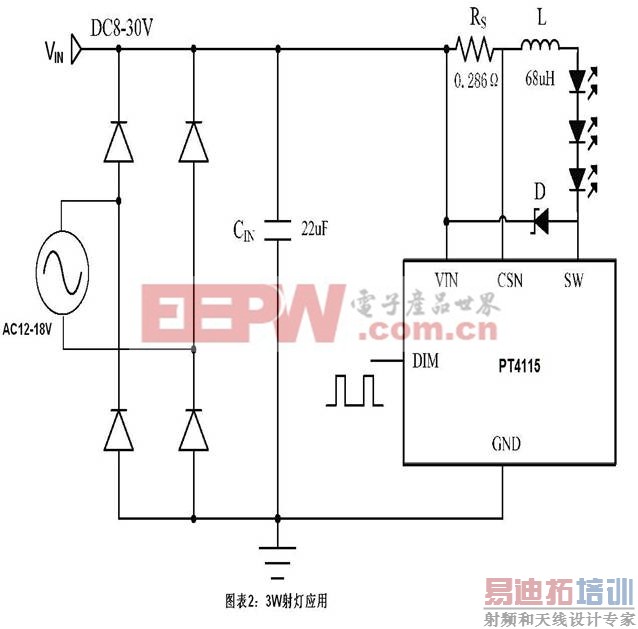

应用线路图(2)
