2007从别人PCB内保存的封装，实用过程中丢失丝印？

录入：edatop.com 点击：

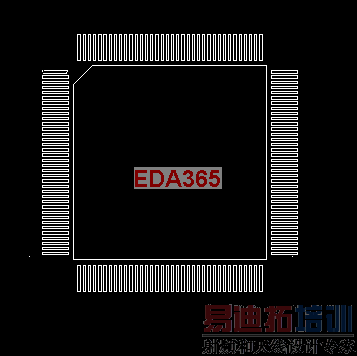

如图

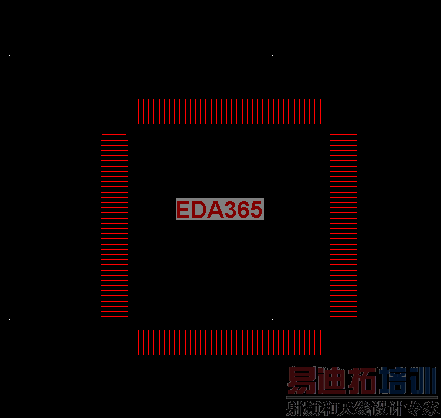

通过 Save to Library 保存起来的封装，在实用的时候只有焊盘而没有丝印。
移动该元件的时候有显示有丝印框子
这是怎么回事呀？

没有把丝印和文字层打开！

没有元件还有单独的丝印层可以打开关闭？
具体怎么操作的呀？
旁边的其他元件是有丝印的

进入这个器件的编辑封装的界面，把这个封装的丝印放在所有层，应该就可以解决问题了。

打开DISPLAY COLORS STEUP-再点ASSIGN ALL
这个丝印就出来了，然后再丝印放在所有层里，这样就OK了

两个封装的丝印放置的层次不一样，在颜色设置里把丝印层的颜色相应项换成其他颜色（替换掉黑色），就可以看到了。

谢谢各位！
问题解决了！

元器件的封装外形要放在ALL LAYERS .外框尺寸要跟实物一致,规范的封装库很重要
