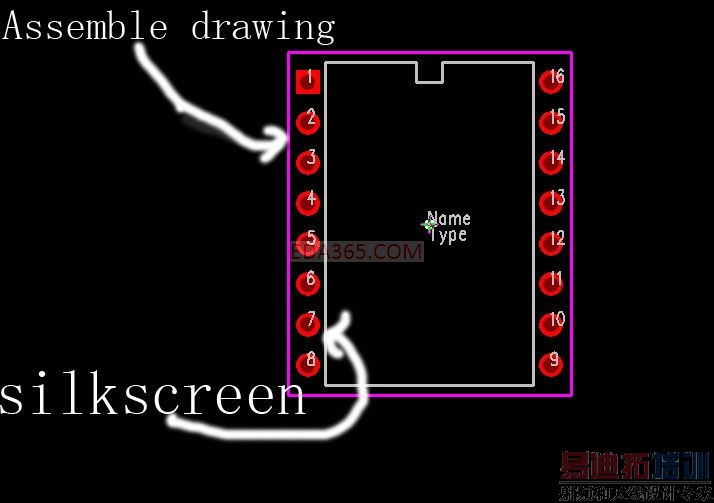

Assemble drawing 与silkscreen 关系？

assemble drawing 是置放零件組合用,silkscreen是零件外觀圖,不太一樣.

我用的时候都直接把assemble drawing删了。但是还是不知道有什么区别，感觉没有用，高手指点

如果做规范的元件库 ASSEMBLY 层是必须的.

顶起来

ASSEMBLY 是装配层 出GERBER的时候要的

Assembly 出 Gerber 时是不需要的.

装配层，用做定位用的，不想用把20层颜色关掉就行啦

assemble drawing 装配层，规范的话需要，摆件不能有assemble drawing 干涉，丝印只是实物标记，有时为了smt 方便，会添加一些标记

assembly层是打印出来来给组装和焊接人员看的。功能类似于silkscreen层。为了方便PCBA检查，silkscreen层上的元件序号一般都不会放在零件正下方，而是放在零件旁边,而且放置的时候还要避开焊盘，在一些比较密集的板子上可能没有办法很清楚标明零件的位置，特别是一堆密集的0402的零件。这时候使用assembly层把零件的序号放在零件外框的中间，就可以很快的识别零件的位置。Assembly层还可以做一些其它标注，如零件管脚号，方向，组装备注信息等。
像我们工厂，在生产一些密集机种的时候需要提供一份assembly层的图纸给SMT以确定零件的正确位置

9楼、10楼正解
偶用这层来检查摆放器件时是否有干涉

1.加丝印的目的大家都很清楚就不多罗嗦了，但看一下下图，

没有看明白哦
