麻烦帮新人看一下设置问题

录入：edatop.com 点击：

纯新人摸索着画pcb, 各种被折磨,濒于崩溃,眼看快要布完了,突然出了这么一种状况:
本来没连接的线已经很少了,显示如图一:

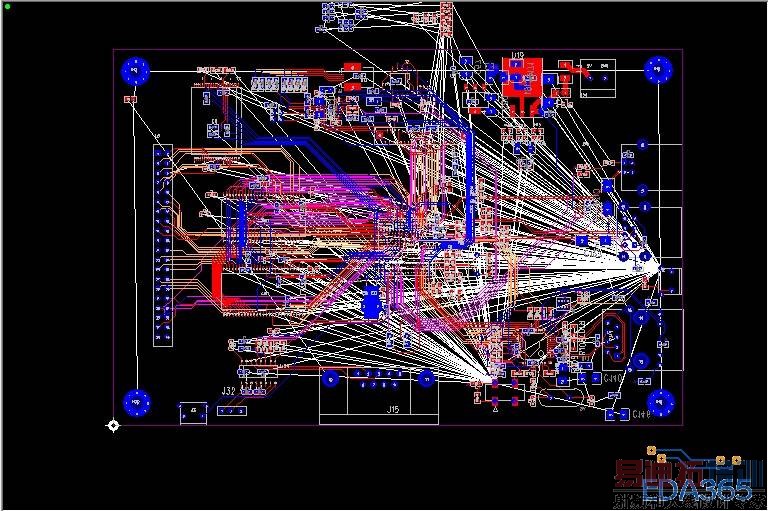

然后用router布了三根差分线,再用layout打开,就变成这样了,不知道有没有影响?但是至少很影响我布线啊,能否设置回来?

我把有大量连线的元件动了一下就好了,pads真是bt啊

你这板是不是3.0的东东呢、

你按下Ctrl+M，或者Tools--->Length Minimization

同四楼

同4楼。如果不行，就在交叉点上打个地孔。

多谢热心的各位！

呵呵楼主那个肯定是GND的肯定是某个角落有个GND没有连通造成的，或者是铺铜时，没挂上铜！如果连通性没问题移动下某个GND过孔，放置后即可解决！

还有这招？学习了
