PCB 做封装时他引脚之间怎么是4舍5入呢

录入：edatop.com 点击：

我用的是 pads 2007 我在做pcb 做封装时他引脚之间的间距假如是0.65，执行step and repent 后它的值却变成了0.7，如果输入的是0.64那么执行一面的操作后得到的就是0.6.这是怎么会事？它怎么是4舍5入呢，改去改哪里。

看看工具－选项－网格里的设计网格，改小点试试

网格应该是被你设置成了0.1，改成0.01应该就行了

是小数点位数显示的问题，你设置显示的小数点后只有一位小数，所以显示的只能四舍五入，实际上已经是0.65.

那那个小数点该在哪里设计呢，（就是说要它显示多一位小数点）

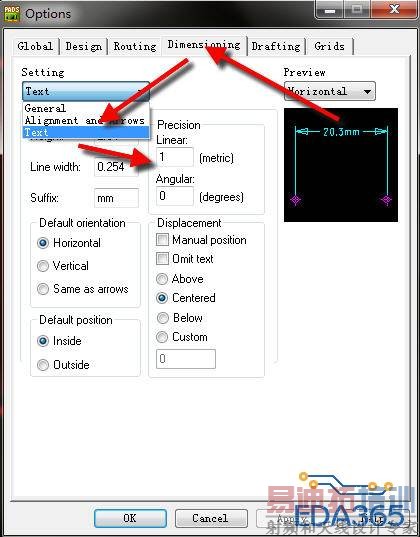

tools-opinions，把图片中的1改成3（封装的单位请设为公制）

楼主的0.7是两个管脚坐标相减得值吗？是的话就有问题。如果只是用标尺量了一下，那就要想楼上的那样把小数位多加一位，加到两位就可以了。

我试试看
