设置焊盘时，不知道(INNER)是什么意思呢
录入：edatop.com 点击：
大家好！ 我用的是pads2007,现在遇到一个问题就是在设计焊盘时,有以下情况不知道(INNER)是什么意思呢
内部的
如果你是多层板的话，inter指内层板的焊盘等信息...
双层的,怎么这个设计还一定不能少于0呢?
inter 跟外层的设一样就可以了.
双面板中间还有PP片呢.

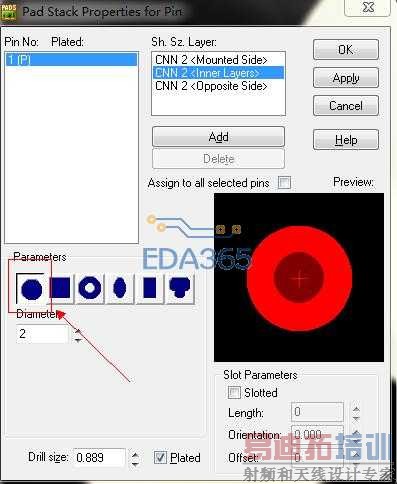

发表于 2012-2-1 15:20 先说你的设计目标是什么？要不怎么回答你。 我的设计目的就是一个焊盘大小为2MM，钻孔为0.889MM,那么那个INNER我该怎么设计， 你选的焊盘不对，选第一个实心圆，空心圆我们一般不用，有一些工艺问题 如下图 应该说是一个钻孔 是指焊盘孔内层工艺，表面或者底面要焊接锡，内部不需要。 那该怎么设计呢，我现在要用的就是一个钻孔，即两边都可以焊接的，那么那个INNER,的值怎么设计，又应该是多少呢。 参照楼上huangjy 所发图片1.jpg就可以了，INNER值一样就OK
