PADS元件封装求助
录入：edatop.com 点击：

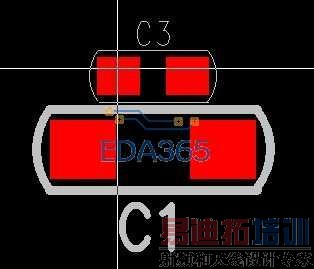

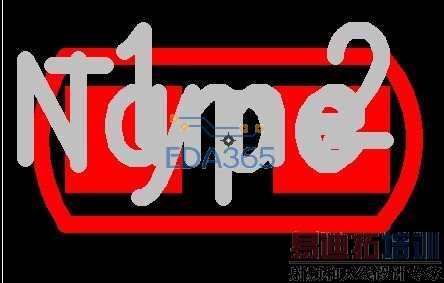

这个问题我也不知道是不是封装的问题，在eco模式下加入元件，有一些元件的边框会是一条细线的，右键编辑元件封装，是可以明确的看到，看图吧，不知道描述得清不清楚。
把tools-options-global-minimum display width的值改小看下
做封装时加的，利于摆件的
输入无模命令R0试试
照2楼的已经解决，非常感谢
