PADS 走线中遇到的一个大问题
录入：edatop.com 点击：

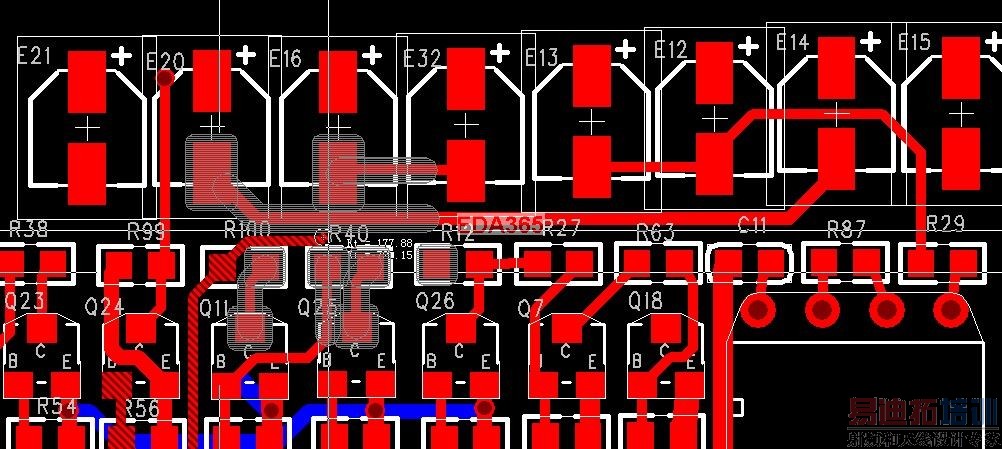

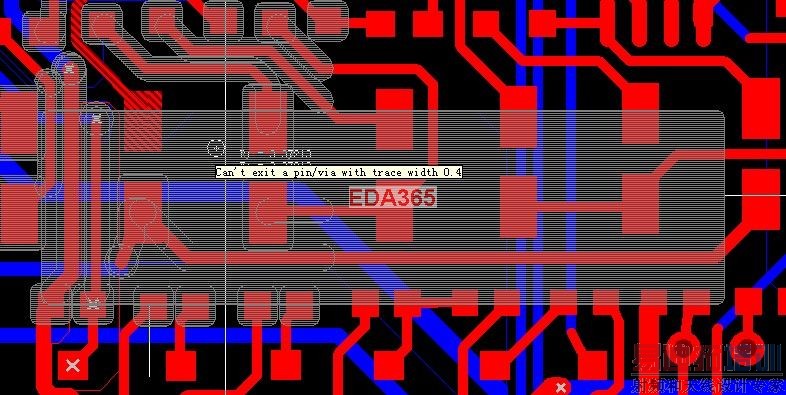

如图DEL，在此处为何会出现一个禁止走线,而这个区域也无法选中。请问下这个是什么原因造成的?
而且这个区域也不是keepout,如图1 图2

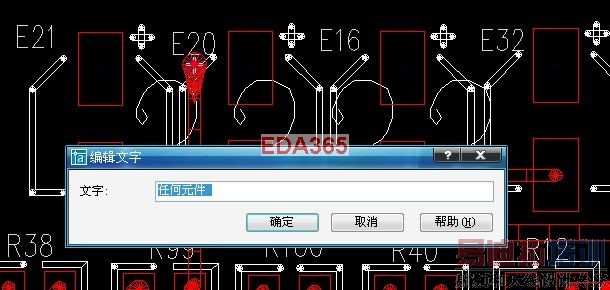

是不是从CAD里面导过来的汉字，CAD图有汉字，导进PADS就会这样，如果是，你可以只选TEXT，进行删除
shasha248 发表于 2011-9-23 14:30 再次谢谢shasha248。找到原因了,导出DXF后在CAD中显示为TXT 谢谢 感恩 谢谢分享，我也碰到一次导EMN进来，因为板框的过孔上带有“HOLD”的字样，属性是copper，还跑到封装里面去了，但默认设置是不显示的，结果这个孔的附近总是不能走线，后来把所有项全部显示，才发现问题了。

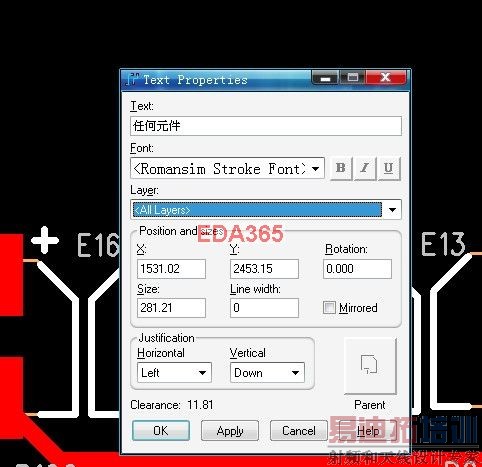

原来在PADS中line width是0
呵呵，希望大家不要犯我这个错误
