导出Gerber文件出现错误提示

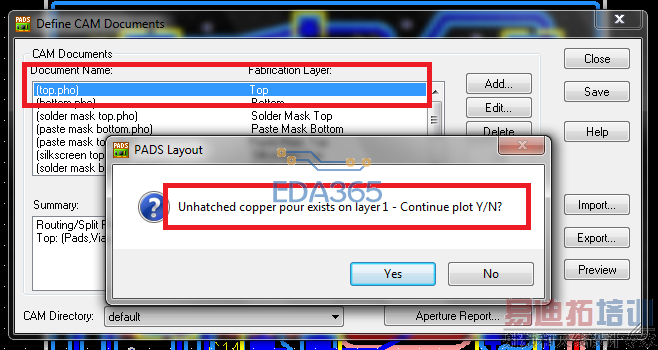

我使用的是pads9.3， 在导出Gerber文件时，有提示错误，如下图，请问这个问题会影响将来的制板和板子的正常工作吗？谢谢

你确定你出gerber文件时灌铜了吗？

有的区域没灌铜

恩，我知道，但是如果就这样生成的Gerber文件可以用吗？必须都要罐铜吗？ 因为我的板子比较小，有一两条线没有地方罐铜了，所以我想问这样会对以后的PCB生产和使用有影响吗？

灌了，但是有一两条线没有地方了，板子太小了，所以想问这样可以吗？

什么线啊？电源线吗？如果是电源网络最好铺上吧，如果你认为那个信号线铺不铺都无要紧 ，安全间距不够，干脆把铺铜框删了，就不会报错了，

无图无真相，看了才能知道咋样处理……

那几条线是接地网络的，会有问题吗？ 我画的铜框是沿着PCB边框画的，如果删了那不是其他的铺铜的地方也没有了？ 我只画了两个铜框，都是沿着PCB边框画的，都是接地网络的，一个顶层，一个底层，我的是两层板。 这样会不会有问题呢？

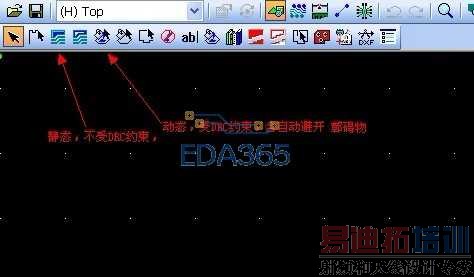

会，你的不是铺铜框的位置问题，是网络没连通啊，你的铺铜是不是用动态灌铜区域画的，如果是，会受设计规则约束，即使铜框超出板边，铜也不可能铺到板边去，你应该看看是哪个地方的网络没连上

李泽尚 发表于 2012-4-25 16:05

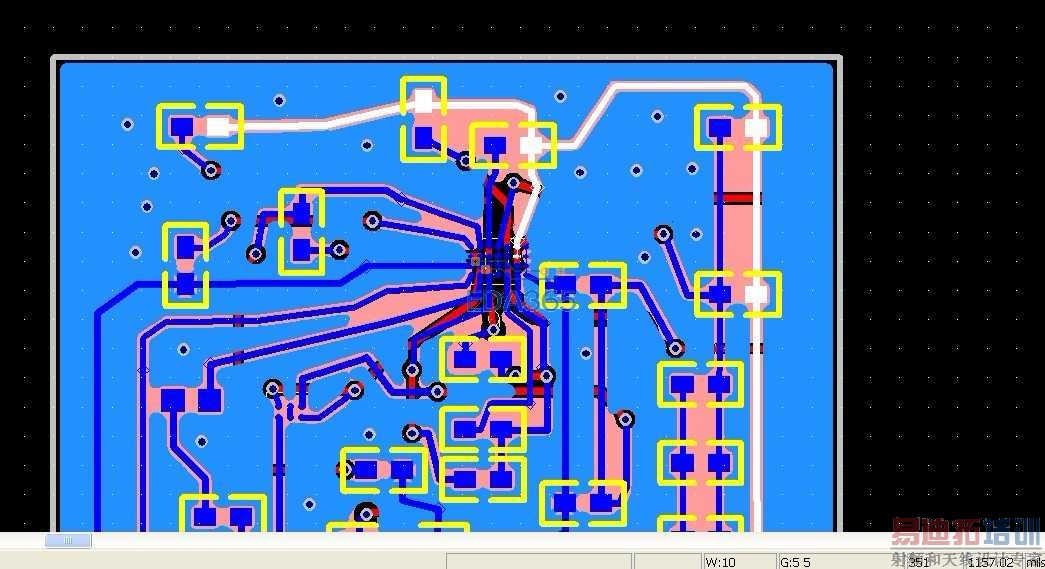

我其实不太明白你说的动态罐铜是什么，我就是先画的铜框，然后flood，hatch，这样有问题吗？我的线都连好了，也没有连接错误，请指教，谢谢, 附件是我的PCB图。
PCB_no logo.zip[/url]

楼主，我打不开你的文件，版本高了，

哦，那我用的是动态的，copper pour, 你是什么版本啊，我的是9.3的，我可以发个ASC文件给你，谢谢

附件是ASC文件，麻烦帮忙看看，谢谢
PCB_no logo.zip

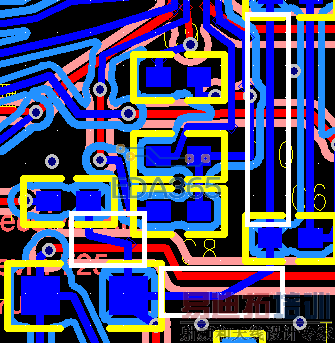

LZ 啊，好好改改你的图，走线最好不要出现这样的，拐角的地方最好是45度，能拉直的线拉直它 ， ，器件最好放整齐。你的网络没连通，封装的焊盘 按常用的不应该是通孔的啊，
