PADS怎么修剪覆铜的边角?及调整覆铜的边线进行大小的调整?

录入:edatop.com    点击:

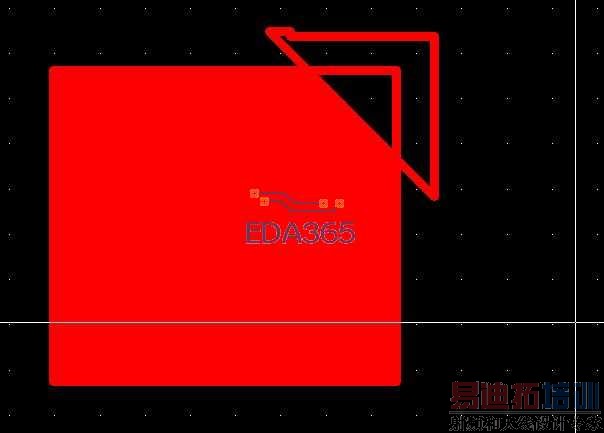

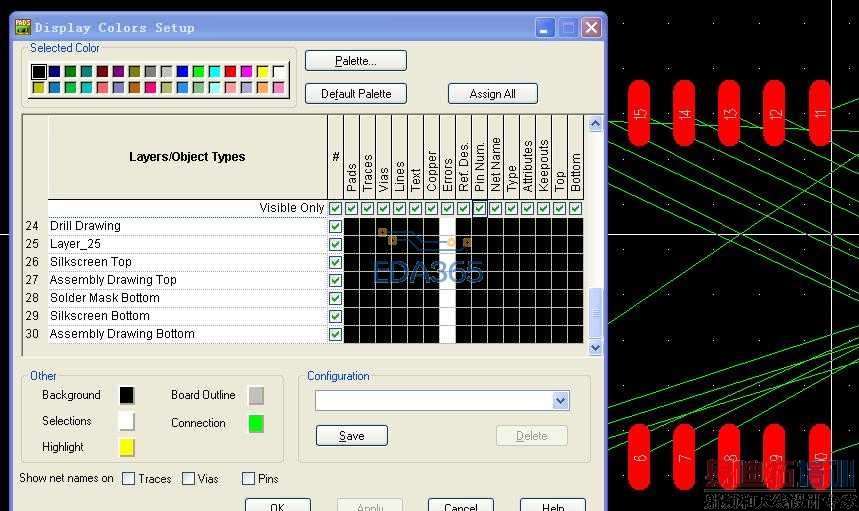

先问下怎么对覆铜进行修剪,我用的CUT OUT,变成这样了

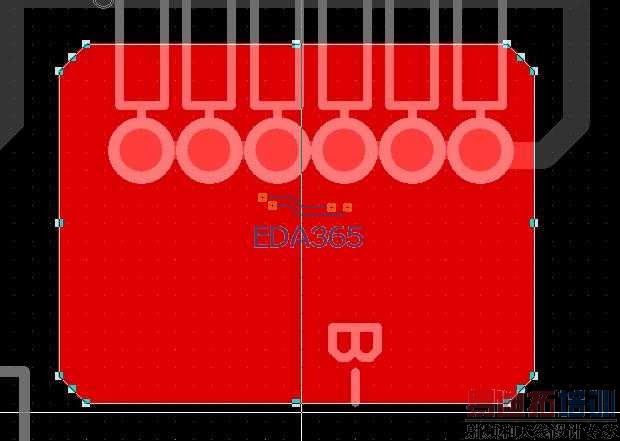

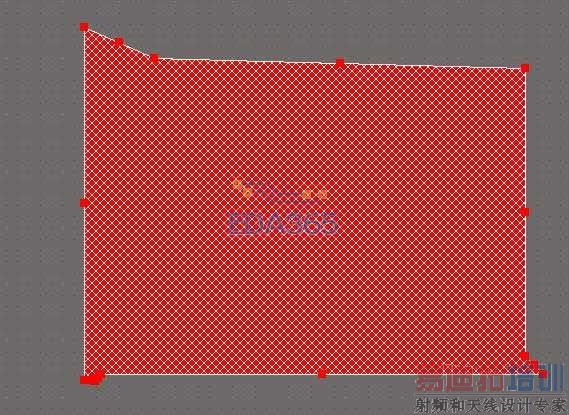

怎么对覆铜进行这样的操作,下图是AD中的,就是可以调整大小

先谢谢了

同问

AD中规则区域用FILL,不规则用solid region ,你上图就是用solid region画的,在PADS中画好copper后(开始就可以自由画任意形状区域点COPPER后右键polygon ),点区域边线

拉弧和拐角等来改变(记得昨天说过),

Aubrey 发表于 2012-5-23 09:05

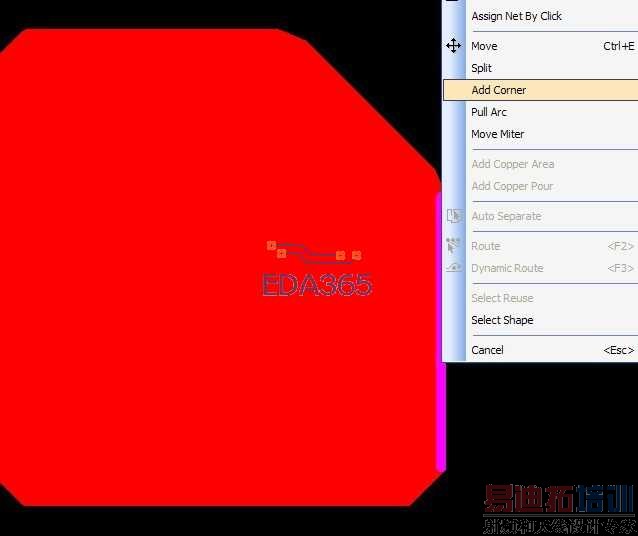

你这个当然也是个办法了,说明你还是会思考的。你还可以这样做:选择过滤anything,在要要倒角的那个角上点一下,选取这个角,角的两条边同时被点亮,右键(要充分利用右键),看到Add Miter了吧,这个就是倒角!点它,会有对话框要输入倒角的大小。你要倒多少?由你决定!

这相当于重新铺铜,很有必要提示确认呀

hujzh888 发表于 2012-5-23 09:53

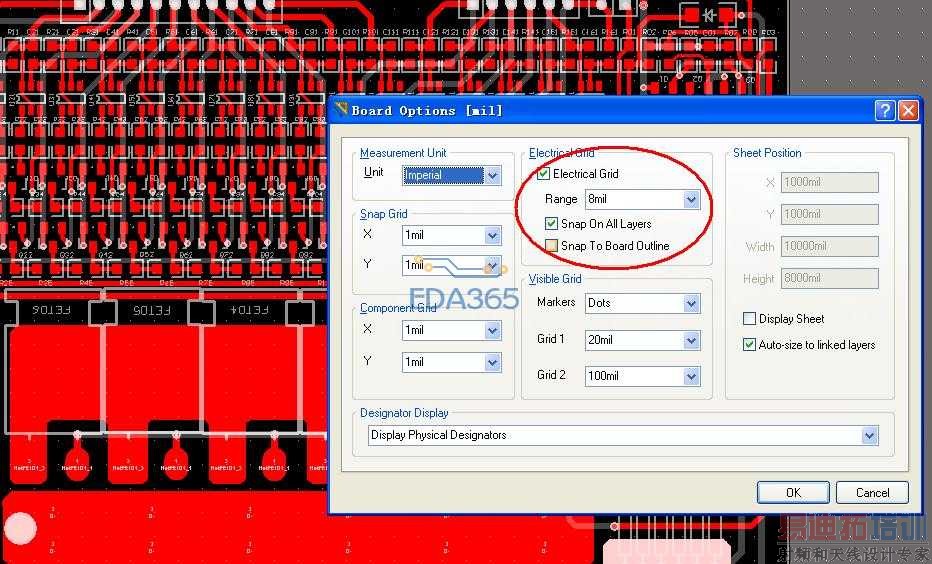

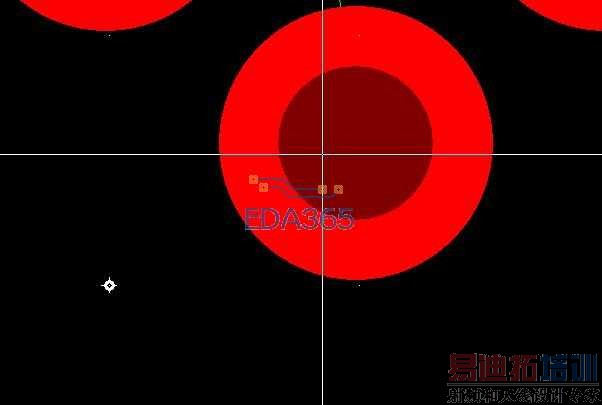

其实就好比AD重的这个功能,电气捕捉

在哪里设置?谢谢了

PADS好象没有对象捕捉。如果要设置原点,要选对象(元件脚,元件本身或者shape角都可以),然后再在菜单中选set origin,那么原点就会被设置在元件脚或者元件的原点或者shape的角上。测量时是可以捕捉中心线的,选工具后右键,还是右键,看看吧。

没找到测量工具

hujzh888 发表于 2012-5-23 14:02
