关于si8000算阻抗的问题
录入：edatop.com 点击：

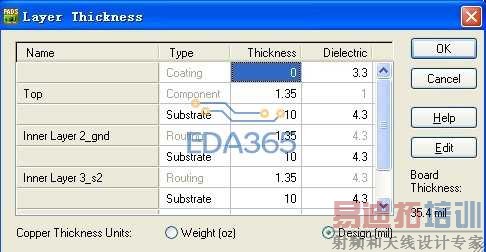

这是板层厚度，4层板，求教大侠，要选什么模型，怎么算呢？感觉自己以前算的似乎有问题，算出来的线都好小
你要算哪层的单端还是差分阻抗？要求多少OHM？,铜厚是1盎司吗 ？应该是1.4MIL呀 这个层叠不准的，还有板厂的绿油厚度等参数没有。PP片ER值不确定,还是上图的4.3? 请楼主上传详细资料
这个还真不大清楚，问下板厂先
关于怎样用Polar si9000软件计算阻抗可参考我主页里面发表的帖子，谢谢！
嗯，看了，ER这个值怎么知道啊
我都是让pcb厂商来做的，做好了把数据发给我
ER是材料的介电常数，普通FR-4的ER为4.2-4.6之间变化.通常计算阻抗时取4.2就可以了,因为ER对阻抗影响非常小，可能影响仅零点几欧姆。所以计算阻抗时不必太在意ER的取值啦！
另外板材Rogers4003的ER为3.38,Rogers4350的ER为3.48,通常在一些混压板计算阻抗时需用到.
PP片为7628
铜厚内外层均为1OZ
绿油厚度20UM
flywinder 发表于 2012-5-23 11:40 单端，50ohm
