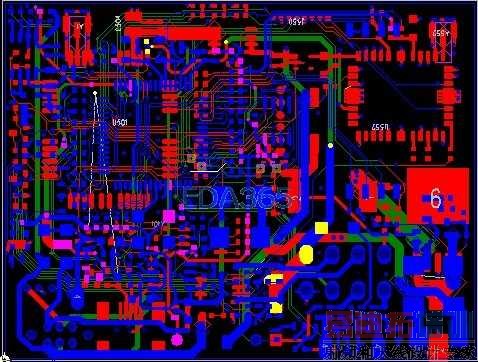

小弟刚画好的一块4层板,望各位指教,指点不足

录入:edatop.com    点击:

07的路过

坑啊。都打不開,轉成最低版本的吧。地線最好處理掉了,你會發現走線差別挺大的。

2007版本的

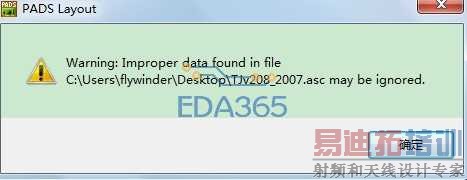

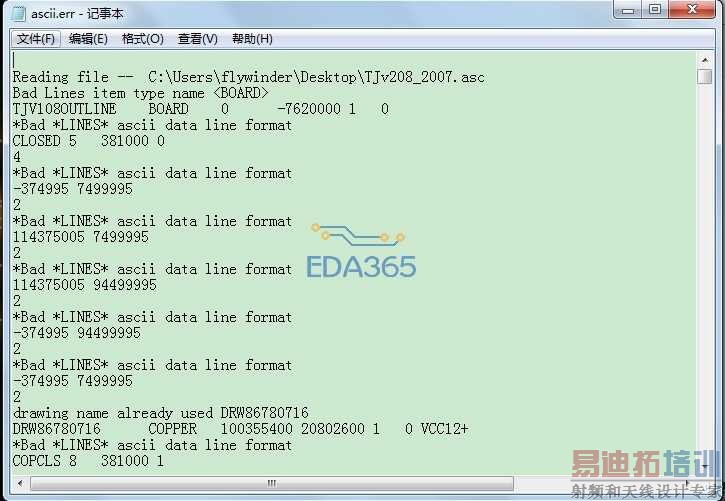

导不进去 好像坐标太大

女、未嫁 发表于 2012-5-14 14:44

嗯,不知道是什么原因

没什么空,稍微瞄了下,电源走线不够粗,有些地方可以用铺铜。还有就是过孔不够,所有电源都只打了一个过孔。建议你地处理完后发上来看看,比较能看出问题。

嗯,好的
电源线的孔暂时只打了一个,地线现在已经处理了

对 跟你一样

整体不错!4层够密的!

谢谢

说实话啊!如果是我,我会把布局改改,尽量表层把线走完,第三层基本不走线!如果非走不可的话,要保证和L4 垂直,完全可行的!不过你这样也没什么问题。

嗯,公司节约成本,没办法,第3层只有挤挤啦

发一个别人画的2层板,看看布局有多密,4层板,尽量要发挥出4层板的优势来!

嗯嗯,学习啦
