原厂给了原理图跟PCB，我在原理图上改了一下，用compare/ECO方法导入，原文件没有元件
录入：edatop.com 点击：

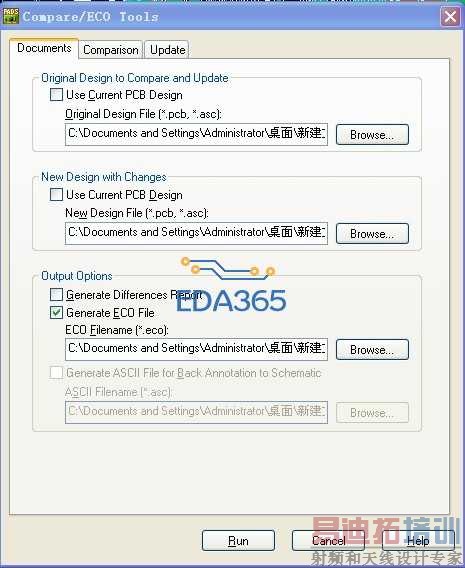

compare/ECO TOOLS有什么作用
原理图是ORCAD的，PCB是PADS的，按COMPARE/ECO TOOLS导入，发现PCB里面新加的元件有，以前的就没有元件了，是不是以前元件没有在原理图里面指定好。有没办法在PCB里面不需要指定原有元件库的情况下，把新加的元件加进去。
比对两个PCB不同之处，
比对完会产生一个ECO，
把ECO导入PCB即可。
比较后，导入ECO后，生成的PCB中，原PCB的元件跟网络没了，新加PCB的的元件跟网络都有。是设置的问题，还是？
在我电脑上，原PCB的封装是没有在原理图上指定，只有新加的元件有指定。不知是不是跟PCB封装指定有关系，如果有那就太麻烦了
PCB封装库里有没有原PCB的封装先?
PCB封装库里有没有原PCB的封装先
没有，只有新加元件才指定了封装
