过孔焊盘问题
录入：edatop.com 点击：
过孔的属性
CNN 22start
CNC 22 inner layers
CNN 22 END
这里的cnc cnn是什么意思啊 如何创建内层为cnc啊 好像默认的都是cnn啊
CNN 22start
CNC 22 inner layers
CNN 22 END
这里的cnc cnn是什么意思啊 如何创建内层为cnc啊 好像默认的都是cnn啊

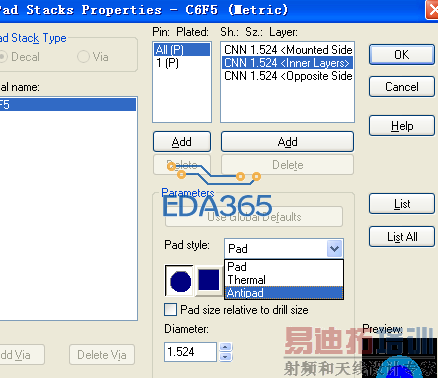

CNN的焊盘没有设置Anti pad

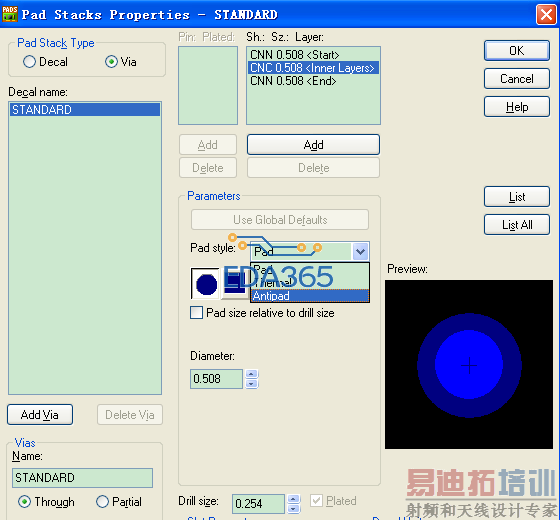

CNC设置了Anti pad是圆形的反焊盘，这个用在负片上，设置这个东西，就可以在负片的是让铜皮离焊盘远一点，远多少可以设定
谢谢 非常感谢
一直都没注意内层有CNN，CNC的区别，呵呵，今天又了解到一个，谢谢

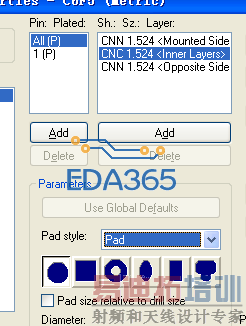

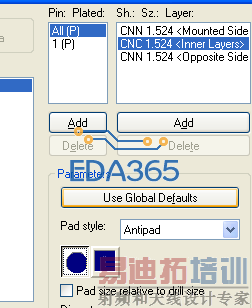

内层设置Anti Pad后，焊盘变成CNC类型。

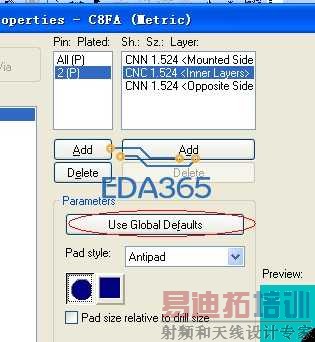

那么怎样去掉AntiPad设置，恢复成CNN类型呢？
fishplj2000 发表于 2012-8-8 09:41 Thanks :) 学习了，谢谢指教 cnn和cnc有神马区别阿？ 学习了
