用CAM350拼板，如何添加工艺边和邮票孔？求助

录入：edatop.com 点击：

拼了板但不知如何加上工艺边以及板与板之间的邮票孔????
是用add-flash,还是用add-Via,还是用Add-padstack???
当用add-flash时,只能添加一个象贴片焊盘一样,又不能改变大小,用后面两个一单击就会报警,根本添加不上,烦请高手解答一下....
工艺边是否用add-border,又如何添加呢?在哪个层呢?

复制进去吧
5.zip

谢谢斑竹的热心帮助,斑竹的意思是边框和邮票孔就是用2D线作的吗??不太明白,我复制进去后却把TOP层给换掉了??
我还想问的是mark点怎么加呢?

里面都有:
6.zip
谢谢斑竹的热心帮助,斑竹的意思是边框和邮票孔就是用2D线作的吗??不太明白,我复制进去后却把TOP层给换掉了??
0 v, b5 G5 i( M: h8 ], xEDA365论坛网EDA365论坛网( A& xt！ X1 c- h- t" @
我还想问的是mark点怎么加呢?
1，你可在PCB中的drill drawing层绘制工艺边和邮票孔。
2，你用CAM350导进后，复制到你的光绘中去，工艺边可长可短，邮票孔位置也可灵活移动。
3，MARK点在PCB中加。也可通知板厂帮你加。

谢谢斑竹！因为PADS只能做一个边框,怎么去加呢?
而且我做的板是不规则板,板又小,只能拼板,其实这些活是可以给板厂做的,如果自己能做的话,想拼出自己满意的东西！

多谢版主分享。

谢谢版主！我正在学习cam350拼板，几乎找遍论坛也没发现有完整详细的拼板资料，关于350的使用问题，很多提问帖都没有人解答，版主能否帮忙收集一些详细资料？

版主，这些定位孔，MARK点还有邮票孔导入350之后，应该放在哪一层呢？还是放在会自动新加的那一层？

版主给的数据中，mark点的样式，不合快捷的规范。mark点周围区域不需要绿油覆盖。

俺也遇到了同样的问题，怎么手动添加工艺边，mark点和定位孔的做成方法都不会。哪位好心的大哥能不能做份详细的操作资料啊？拜托了

先把CAM350用熟。Allegro中也可以拼板。

我拼了几次板，自己写了份教程，入门还可以看看，有需要的联系我，252626658@163.com

我这儿有一些简单的资料，有兴趣可以联系我。

我也在学习拼板，可否传一份资料共享一下

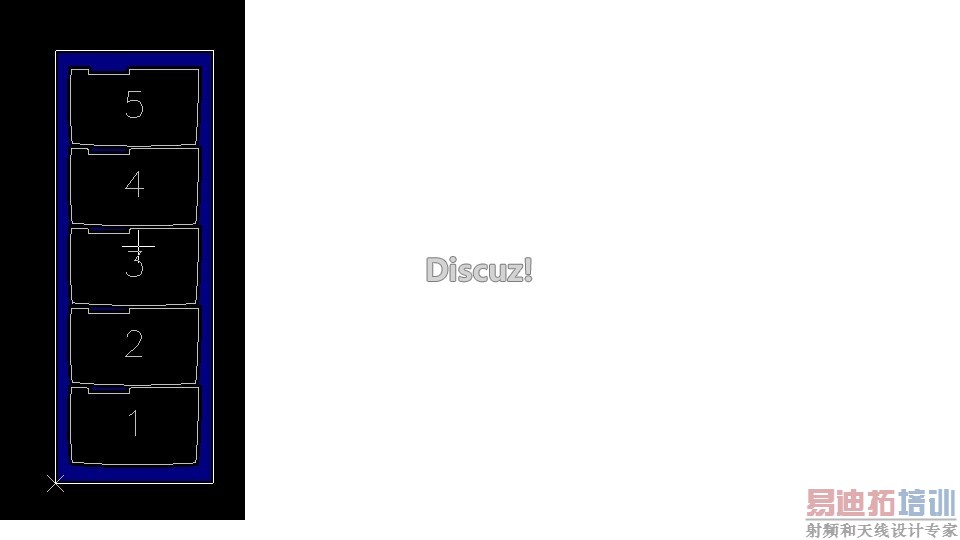

请各位大神帮忙看下，我这个拼版还需要哪些工序要做，谢谢
