logic family 含义小解(大家元霄快乐，今天的月亮很圆哦))

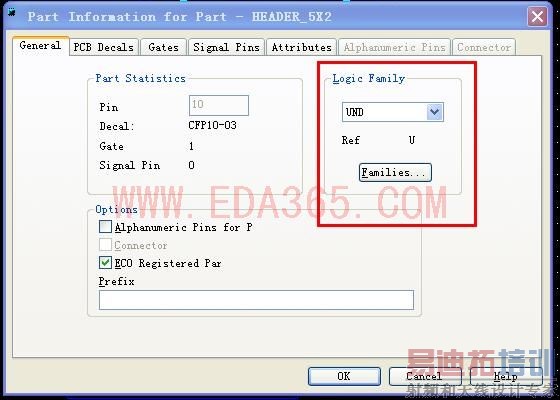

在绘制part 时 在general 中会有logic family这一选项,其中logic family 也就是元件的标识符的一部分.如下图:


如:
TTL器件用 U 作为字首标识
CAP 用 C 作为字首标识
下例为英文版的对照
Diode logic (DL)
Direct-coupled transistor logic (DCTL)
Resistor–transistor logic (RTL)
Resistor-capacitor transistor logic (RCTL)
Diode–transistor logic (DTL)
Emitter coupled logic (ECL) also known as Current-mode logic (CML)
Positive emitter-coupled logic (PECL)
Low-voltage positive emitter-coupled logic (LVPECL)
Transistor–transistor logic (TTL) and variants
P-type metal–oxide–semiconductor logic (PMOS)
N-type metal–oxide–semiconductor logic (NMOS)
Complementary metal–oxide–semiconductor logic (CMOS)
Bipolar complementary metal–oxide–semiconductor logic (BiCMOS)
Integrated injection logic (I2L)
........................................................................................................... 注: 以上资料来源于wikipedia
