OLED显示器显示原理分析

录入:edatop.com    点击:

有机发光二极管利用了电子发光的特性:当电流通过时,某些材料会发光。而且从每个角度看,都比液晶显示器清晰。
    OLED显示原理
    有机发光二极管最简单的形式是由一个发光材料层组成,嵌在两个电极之间。输入电压时载流子运动,穿过有机层,直至电子空穴并重新结合,这样达到能量守恒并将过量的能量以光脉冲形式释放。这时其中一个电极是透明的,可以看到发出的光。通常由铟锡氧化物(ITO)组成。
    OLED显示材料
    光的颜色与材料有关。一种方法是用小分子层工作,例如铝氧化物。另一种方法是将激活的色素嵌入聚合物长链,这种聚合物非常容易溶化,可以制成涂层。
    OLED效率更高

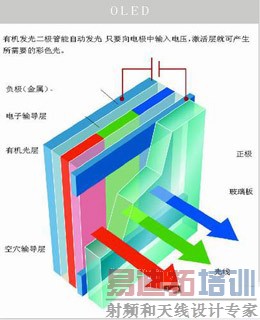

    电子流和载流子通常是不等量的。这意味着,占主导地位的载流子穿过整个结构层时,不会遇到从相反方向来的电子,能耗投入大,效率低。 如果一个有机层用两个不同的有机层来代替,就可以取得更好的效果:当正极的边界层供应载流子时,负极一侧非常适合输送电子,载流子在两个有机层中间通过时,会受到阻隔,直至会出现反方向运动的载流子,这样,效率就明显提高了。很薄的边界层重新结合后,产生细小的亮点,就能发光。 如果有三个有机层,分别用于输送电子、输送载流子和发光,效率就会更高。
    OLED发光,而LCD不发光

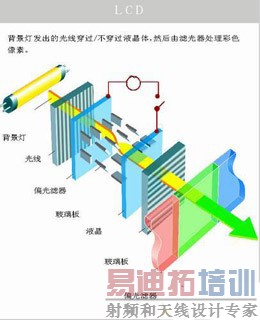

    和液晶显示屏(LCD)最大的不同在于,有机发光二极管本身就是光源。在液晶显示器中,输入电压不同,微小的液晶会改变方向,它们会使从背景光源发出的白色光穿过/挡住,这一原理也使视角受到了限制。从侧面看效果很差,或根本看不出来。液晶显示器如果由于发光的颜色错误会出现像素差错,而在有机发光二极管中这种错误几乎不会出现。
    主动阵列或被动阵列

    和液晶显示器一样,有机发光二极管也有主动和被动阵列的变化。
    在被动阵列有机发光二极管中,受电压影响,通过行数和列数显示像素的位置。而在主动阵列的有机发光二极管中,电子的回流面积作为感光底层,每个像素至少可以通过两个晶体控制。
