以下关于晶振的两种布线方式哪种好一些
录入:edatop.com 点击:

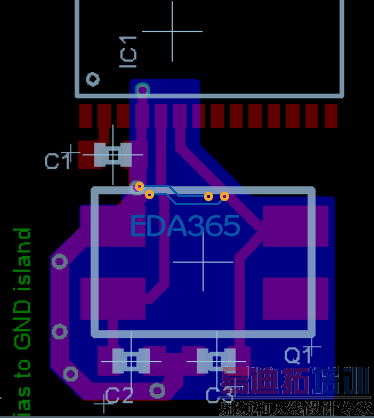

这两种布线方式哪种好一些?




第二种 外面最后再打一圈地包起来
先经过电容
第一种是TI官方发布的布线方式,这个。
原厂的那种布线弱爆了 还是自攻的有用
我一般是用第二种。
原厂方案都是凑和用用,做得好还得自己搞
我个人的观点:高频的情况下,支持第二种的布局,如果在把地处理好,那就更好了。按楼主的贴图,第一种地平面处理的不错,第二种看不到地平面处理的细节。
另外说一下官方发布:官方的发布信息一般是按照能满足要求(所属芯片规格)的最简约方式进行的,所以我们在看一些官方资料的时候,要带着芯片的规格思考。
学习了!
支持第二种,电容充分发挥作用。
第一种弱爆了,估计PCB工程师是看着原理图画的,原理图绘制时,电容放在前面或后面对于电气性能根本没啥影响。
以上也说明了一点:原厂也是有弱爆的工程师
好,就听大神的!
