关于PCB特性阻抗问题

录入:edatop.com    点击:

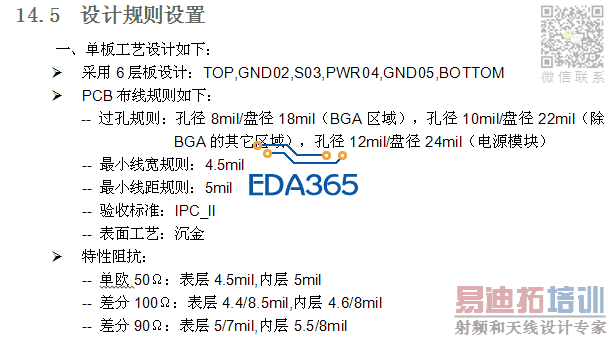

如图片所述的阻抗特性,是怎么由来的还是有什么公式算出来的,请大师赐教。比如画好一块高速板发给pcb板厂,要怎么要求阻抗,这个阻抗又是怎么得出来的。

可以用polar si9000 计算,综合考虑层叠,线宽,线距的因素。还要考虑PCB厂家的制程能力,材料的特性
