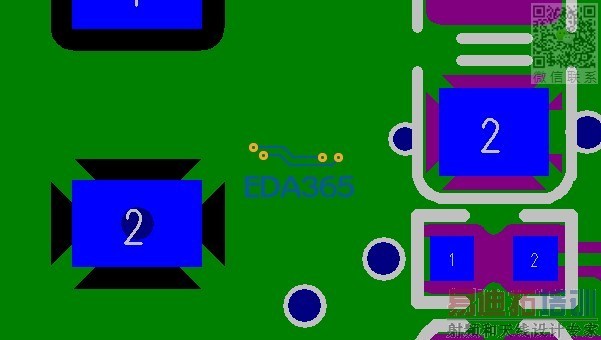

灌铜后焊盘为什么会是梅花焊盘，如何去掉？
Tools->Options->Thermals ，各种焊盘相关的选项设为 Flood Over。
楼上正解
你好，我已经这样设置了，但还是不没有全灌满，又是怎么回事？
那个设置选项框内可以分别针对通孔焊盘和SMD焊盘设置，每种焊盘下面又分圆形焊盘、方形焊盘、长方形焊盘、椭圆形焊盘，你应该还是没有设置好的原因。比如你是长方形的焊盘的话，你一定要设置长方形的焊盘为Flood over
谢谢指导！

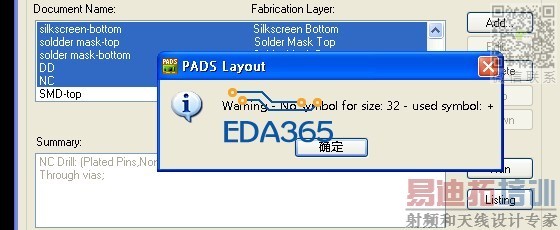

另外还有一个问题，就是输出Gerber文件时，怎么会报过孔尺寸的错误！如图片所示

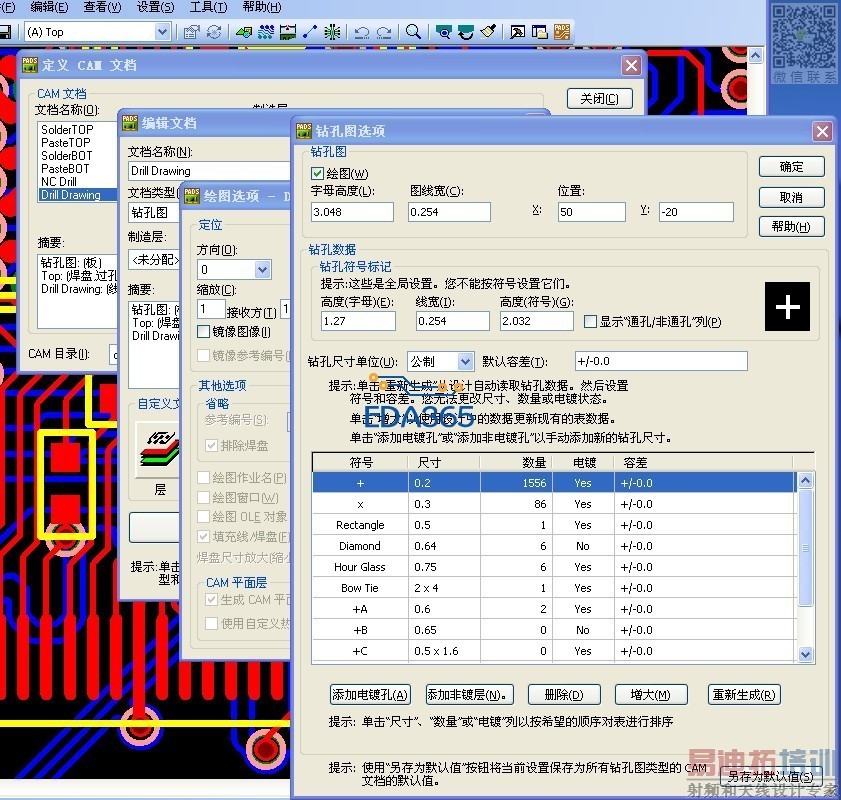

输出GB前先到CAM的钻孔层下输出下图所以的钻孔尺寸参数
在灌铜设置里面设定成全覆盖 或者是十字型都可以的
