屏蔽地过孔与地上加的过孔有何区别
录入：edatop.com 点击：
我在利用pads layout画pcb时，在覆铜GND上自动加了过孔，但是gnd的过孔怎么有的打在了其他NET的走线上。如何操作能让这些过孔不在其他NET的走线上，有没不是手动删除的那种？另外，屏蔽地过孔怎么做？印制出的pcb板，gnd的过孔用万用表直接去量，是不是会不会发出短路的标志的声音？

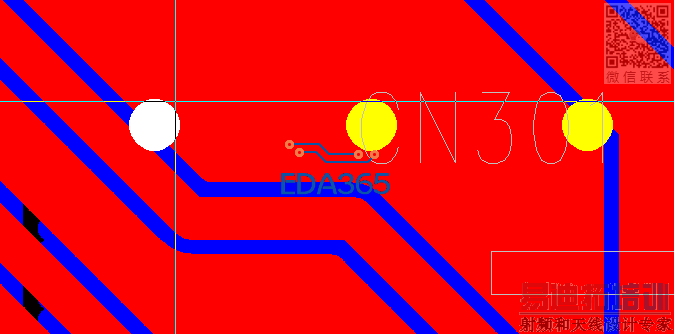

看下面图
移开。
自动打孔记得开DRP模式
推荐手工打孔，每隔100-200mil打一个孔。
自动打孔的话，要开启DRP
