通孔型封装尺寸

钻孔尺寸：2mm
焊盘尺寸：3mm

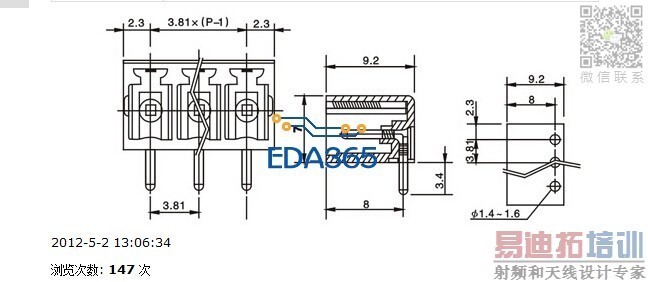

大师，这么大吗？我用图中的设置感觉还大一点？有什么规则吗？

1.4-1.6指的是成品尺寸，做成孔内径肯定要大一些，我的习惯一般会做紧凑型的，1.8就够，如果你想安全一些，做成2.0也可以，但是安装的时候会略松，如果定位精度要求高可能会出问题。你也可以样板先做成2的内径，实际看看效果再适当缩小。
外径的话，板厂会有一个最小环宽的要求，一般外径比内径大0.4以上应该是能做的，Jimmy大大说做成3是很安全的，如果你对这个没有特别的要求就直接做成3好了。

1.4不是成品尺寸，我量了下，只有0.82左右，

1.4-1.6是直径，其他请看附件
PCB焊盘过波峰设计标准.pdf

你成品都在手了，那还不好说啊，圆的直接量直径，方的直接量对角线，然后大0.2mm左右就可以了，不放心可以大0.4mm。外径你就考虑上锡能力和机械强度这些方面就好啦，单边大0.2MM以上，也就是外径大0.4MM以上是常规做法。做大点就稳固一些，像你这种这么宽的间距的，直接外径加1MM没有问题。

好的，谢谢，就是不知道这个一般的大多少合适

谢谢好资料
