PADS9.3布线时不能布线，请指点急

录入：edatop.com 点击：

我在PADS9.3布线时不能布线，请高手指点！急。每个层都不能布线，提示是一样的，提示如下：
Layer BOTTOM is not enabled for routing. Adjust Selected layers in Design Rules.
请高手帮帮忙！

设置规则里没将能走线的层添加进去。

我已经添加了，就在setup-design rules-Default-Routing-
然后 Selectsd layers添加所有层！还是不行，难道还有别的地方可以设置，还是我设置有误！
我也搞不懂是怎么回事？

不是很机密的话，可以把文件上传，我帮你看看，可以确认的是，肯定是设置有问题。

考虑到文件的保密，还能用别的方式进行沟通吗？我现在确实遇到的困惑！

无图（PCB）无真相。
啥机密都是浮云只要将板上所有的器件删掉，只留一些电阻电容不就不会泄密了嘛

在router中选择网络属性在layerbiasing中看一下是不是没有勾上布线的层

楼上正解

我的也是这样，打开规则就画不了！

没有给出具体问题在哪里，这会儿我也遇见了这个问题，PADS9.3

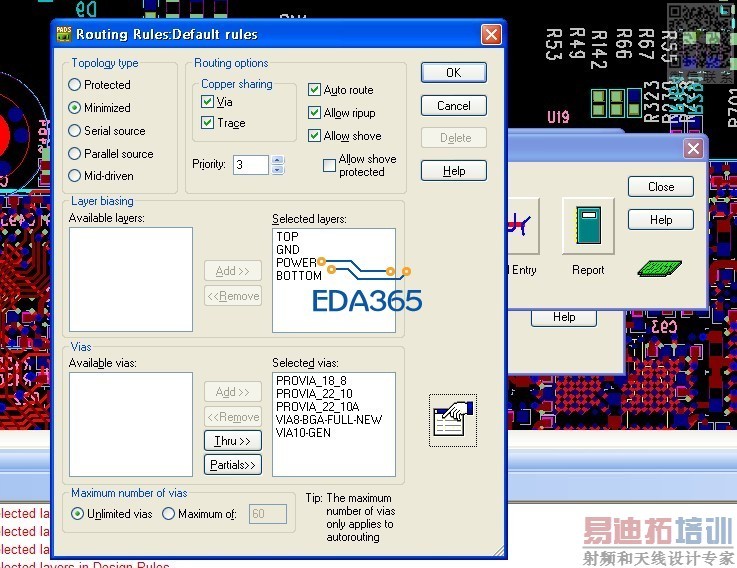

这是我遇见的PCB的切图

大师，要不要我用QQ把PCB文件传给你看看？里面有个错误，但我没找到具体原因，本来想传这里的，这里不可以传PCB文件。
