画封装时候如何在元件内制定位置挖孔？
录入：edatop.com 点击：

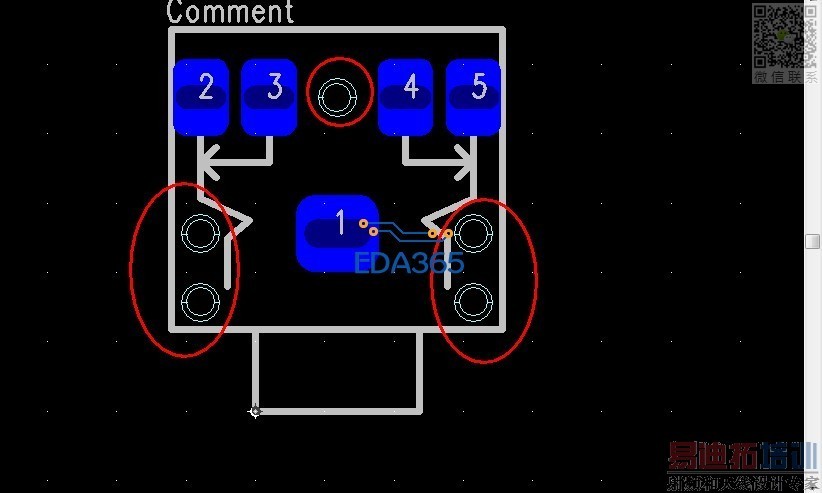

画封装时候如何在元件内制定位置挖孔？就是纯粹的挖孔，不放焊盘像下图红圈内的位置
：
：
多建4個pad，drill跟pad一樣大小，勾npth。
用OUTLINE也行。
这样的话，孔内壁会不会有铜？这样感觉不爽
NPTH是孔内壁没有铜，
