求二层板USB 90欧差分阻抗走线,线宽多少

录入:edatop.com    点击:
求二层板USB 90欧差分阻抗走线,线宽多少?
谢谢

这是我计算出来的。

2层板不好控制阻抗

7.5/7.5

板厚?
铜厚?
表面工艺?

板子1.6
表面无铅喷锡
铜厚1
就是一组板子很简单,就是一组USB差分线,之前就按照普通查分走的,调试也没出问题,这次就想精密点

叫你的PCB加工厂给个推荐就结了

用si9000包地模式仿真即可

两边铺铜,控制间距

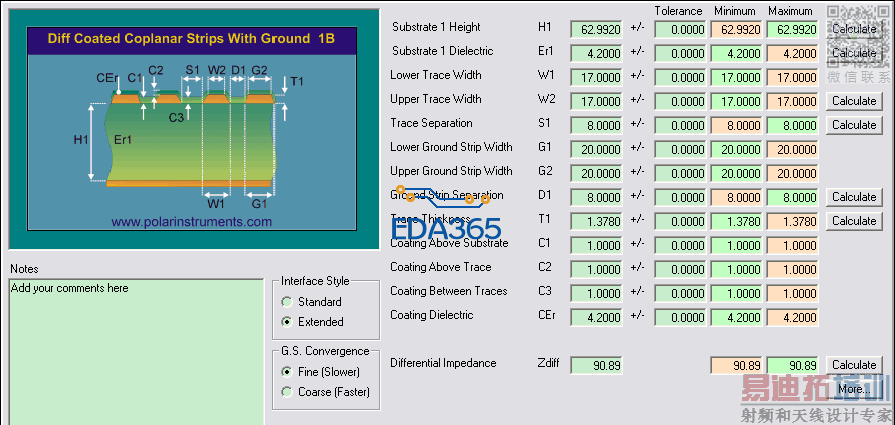

看以下图片中的说明即可!

谢谢了,找PCB厂家推荐了

20,5,5,5,20

我的双层板差分走的都是9.5,5

好的谢谢了

线宽14mil 间距5mil, 差分线两侧有20mil宽的GND,差分线对应底层不要走线,就差不多
