HFSS中共面波导该如何画？
录入：edatop.com 点击：
各位达人

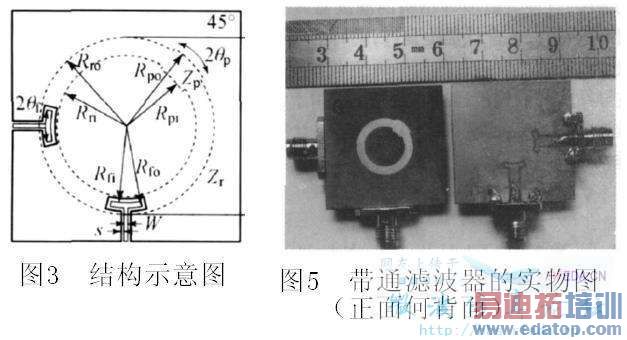

小女子初来咋到，刚学HFSS，不知道文章中的共面波导部分（圆环部分已经解决，共面波导是在介质基片的底面，大家可以参照实物图看）如何画，请各位达人指教
因为，这篇PDF似乎不能显示图片，所以我把图片截取下来了。
小女子初来咋到，刚学HFSS，不知道文章中的共面波导部分（圆环部分已经解决，共面波导是在介质基片的底面，大家可以参照实物图看）如何画，请各位达人指教
因为，这篇PDF似乎不能显示图片，所以我把图片截取下来了。
在本站搜索，输入CPW，即可找到相关答案
我搜索到的，好像都是做天线的，这个题目是滤波器的，请问有没有差别？
能不能大概说一下怎么画？
这个结构好像是弧形，而且应该用到布尔运算中的unite和subtract命令
做天线的有什么关系,反正cpw都是一样的
可以直接画平面图形哈,不用画厚度这样要方便些,而且计算快些.不过你的图形有点不好画,需要通过用直线段连接实现会比较容易点.即弄清楚转折点的坐标画一条封闭多段直线就可以形成平面图形哈...
