HFSS微波器件仿真设计实例

HFSS微波器件仿真设计分析实例

中文视频培训课程

李明洋主讲,HFSS中级进阶培训教程
高清视频,边操作边讲解,直观易学

  •
  • 个人专业版
  • U盾版
  • 企业版
  • 价格
  • 336元
  • 536元
  • 752元

HFSS进阶培训课程,专家授课,高清视频,直观易学
精选十个工程设计实例,讲解并操作演示HFSS的使用技巧和设计流程

该套视频课程HFSS的中级进阶培训课程,以十个工程实例详细地讲解了使用HFSS分析和设计微波器件的具体操作,以及HFSS的使用技巧和设计流程。

教程由资深工程师讲解,每个设计实例都是有目的性地选择出来的;对于每个设计实例,课程中不仅会详细地讲解了其完整的HFSS仿真分析过程,而且更重要的是每个实例都会有针对性地讲解多个HFSS高级使用功能和应用技巧;学完之后,学员能够更加深入透彻地的理解和掌握HFSS的工程应用。

实例一、同轴匹配节的HFSS仿真分析与优化设计实例

通过一个同轴线开路负载的设计实例,演示和讲解了HFSS仿真分析、参数扫描和优化设计的完整流程。

实例二、90°同轴连接器的HFSS分析设计实例

讲解和演示如何使用HFSS来分析图示90°同轴连接器的宽频性能;重点讲解建模时Sweep功能的使用,相对坐标系的创建和使用,以及Perfect H对称边界条件的设置和使用。

HFSS同轴线设计

实例三、波导魔T的HFSS仿真分析实例

主要讲解如何使用HFSS分析波导魔T器件的电磁性能;重点讲解如何查看和动态演示器件的场分布,以及数据后处理时在同一个结果报告中如何设置不同Y轴显示不同的结果参数。

实例四、20GHz功率耦合器HFSS仿真分析实例

通过一个20GHz的波导功率耦合器的HFSS设计分析实例,重点讲解在HFSS中如何创建一个具有多顶点的复杂物体模型,如何使用Perfect E对称边界条件,以及数据后处理时如何更改端口激励信号以查看不同激励下的电场分布

实例五、3dB Wilkinson 功分器HFSS分析设计实例

使用HFSS设计分析图示的3dB微带线Wilkinson功率分配器;通过这个设计实例的学习,希望大家能够掌握和理解在HFSS中如何使用和设置电阻、电容、电感器件,Lumped RLC边界条件的使用和设置,微带线模型Lumped Port的设置,以及建模时微带线斜切角的实现。

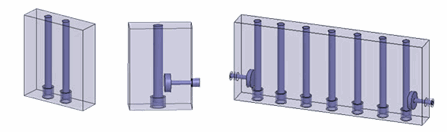

实例六、腔体耦合滤波器的HFSS设计实例

详细讲解了如何使用HFSS从滤波器性能指标要求出发设计出一个腔体耦合滤波器的全过程。完整设计包括三个工程,这三个工程分别是根据理论计算出的谐振频率、耦合系数和有载品质因数来仿真计算出谐振导体长度、谐振导体之间的距离、以及最外侧谐振导体和耦合圆盘之间的间距,并最后输出最终的设计模型,给出分析结果。重点讲解:Eigenmode求解类型的应用设置,参数扫描分析功能,模型的拷贝和粘贴,PML边界的使用和输出变量的使用定义。

HFSS腔体滤波器设计

实例七、铁氧体环形器HFSS分析设计实例

主要讲解如何使用HFSS设计铁氧体器件,重点讲述HFSS中铁氧体材料属性的定义和设置以及磁偏置激励的设置应用。

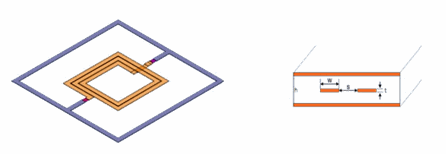

实例八、平面螺旋电感的HFSS设计分析实例

主要讲解如何使用HFSS分析设计图示平面螺旋电感,并给出电感的品质因数值Q和电感值L的分析结果;这个设计实例中我们会重点讲述平面螺旋电感Q、L的定义,输出变量的使用定义,以及如何手动干预网格剖分。

HFSS螺旋电感设计

实例九、差分信号HFSS分析实例

通过该设计实例主要讲解如何使用HFSS分析高速数字差分信号电路;包括高速数字信号分析时求解频率的选择,差分信号对的设置,同时还会讲解端口平移功能(Deembed)的使用,以及数据后处理时如何设置等幅同相共模激励信号和等幅反相差模激励信号。

实例十、HFSS频率选择表面(FSS)分析实例

该设计实例如要讲解如何使用HFSS仿真分析圆孔缝隙型带通频率选择表面,课程中会重点讲解如何使用HFSS分析周期性结构、主从边界条件的使用设置以及Floquet端口的使用设置

:在线试看片段作了压缩处理,课程的实际效果比此处的在线演示片断更加清晰。如要观看更清晰的演示片段,您可以下载视频到本机播放【点击下载高清片段】。


购买该门视频课程,免费赠送以下HFSS相关学习教材光碟
HFSS教材光碟

A01. HFSS电磁仿真设计应用详解 —— 电子版(李明洋编著,人民邮电出版社出版)

A02. HFSS天线设计—— 电子版(李明洋编著,人民邮电出版社出版)

A03. HFSS原理与工程应用(科学出版社出版)——电子版

A04. HFSS12.1 Full Book —— HFSS12.1英文用户手册

A05. HFSS天线设计高级培训教材(英文PDF499页)

A06. Ansoft HFSS9 视频多媒体教程(英文)

A07. Ansoft HFSS中文基础教材 (PDF格式)

A08. 西电HFSS中文设计实例教程 (PDF格式)

A09. HFSS 11最新设计实例培训教材 (英文原版PDF格式)—— 547页

A10. Ansoft HFSS 10 入门与提高教程(英文PDF格式 696页)

A11. HFSS Design Tutorials(英文PDF格式)
