印刷偶极子天线仿真问题

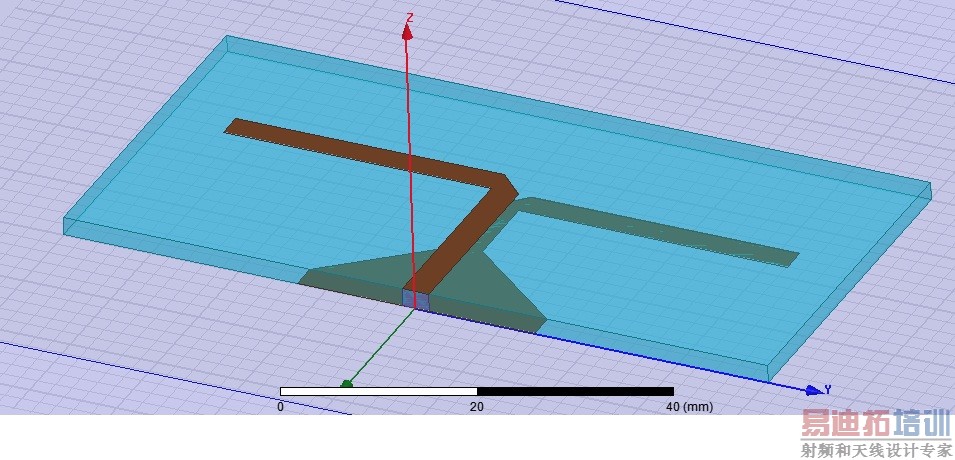

求助：在做双面印刷偶极子天线时
1.介质板厚度在2mm时驻波比良好，为什么厚度调成0.125mm时驻波比很大？理论上0.125mm可行吗？
2.贴片没有接地板，和微带天线分析方法一样吗?
3三角形的微带巴伦为什么只有下边有？
以前没学过贴片天线，书上都是些复杂的计算公式，有没有直观点的判断，望大神们不吝赐教，非常感谢！



具体参数如下：
介质层厚度H2传输线宽度W13传输线长度L1 22偶极子金属片宽度W2 3偶极子一个臂长度L2 29巴伦三角形侧边直角边长L3 10巴伦三角形底边直角边长L4 12微波巴伦长方形部分的宽度W3 3中心频率：1.75G

你介质板厚度改变的同时馈电端口有没有跟着同时变？厚度一旦改变，波长就变了，谐振点也就变了。巴伦的意思就是不平衡到平衡馈电，图上这种馈电形式那一块三条形不仅仅是巴伦的角色，也充当了阻抗变换器的角色。下面的三角形也充当了地板的角色，假如上面也搞成三条形，你馈电端口怎么加？也要搞的很大，最后加工后怎么馈电？另外如果上面也变成三角形，传输线阻抗就变了。

介质板厚度的变化为何波长也会变？波长不是由介质板的相对介电常数决定的吗

我不太懂这个贴片偶极子的辐射方式。如果是微带天线，就会通过金属片的边缘与接地板之间进行辐射；可是这个贴片没有接地板，辐射是不是跟两根金属杆的偶极子辐射一样？如果一样，介质板的作用是什么？厚度怎么会影响贴片的辐射波长？

你可以自己建个最简单的额微带偶极子模型，对介质板厚度进行扫参，你就会发现谐振点在移动

这就是偶极子啊，这不就是相当于把之前的圆柱形的对称阵子给压扁了嘛，只不过这种馈电方式跟传统的不同而已，

偶极子天线上的电流，是单向的，这里假设其工作时是从左向右流动的。
由于介质基板下面是理想地，根据镜像原理，会在地下镜像出幅度相同，相位相反的偶极子，也即电流从右向左流动。
那么显而易见的是，当天线距离理想地过近时，天线上的电流会与镜像天线相抵消，从而无法辐射。当然，这是理论上的，实际情况中的表现情况就是天线无法工作，S11应该是接近于1，也就是功率全反射回了端口。
