HFSS端口详解（三）

概述：

上两周我们已经介绍了一下Lumped Port和Wave Port的使用，本周我们针对前两周的内容做个对比和小结。

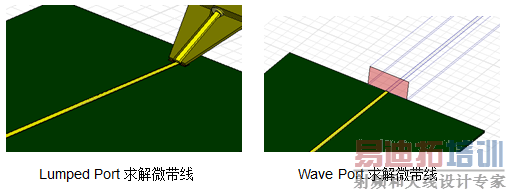

1.Lumped Port是内部端口，Wave Port是外部端口：

Lumped Port相当于用测试系统如探针给传输线加激励，Wave Port相当于用传输线给传输线加激励；因此Lumped Port需要指定端口阻抗，Wave Port自动求解端口阻抗。此外，Wave Port加上“conductive cap”可以当内部端口用。

2.Lumped Port的激励是电流和电压，Wave Port的激励是电磁波：

Lumped Port只能用于TEM模式或准TEM模式，不能进行Deembeding；Wave Port没有这些限制。

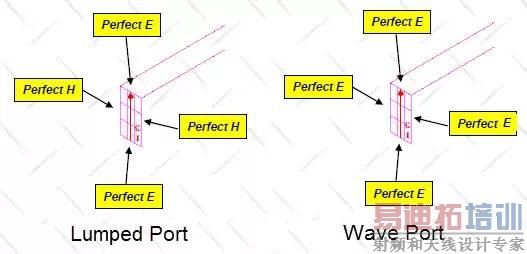

3.Lumped Port和Wave Port的外表面的边界定义有差别：

Lumped Port的两侧面区域为Profect H，其他面为Profect E；Wave Port的所有外表面均为Profect E。

4.Lumped Port和Wave Port的尺寸要求有差异：

（1）Wave port所在的截面一定要均匀。Wave Port的尺寸要求如下：

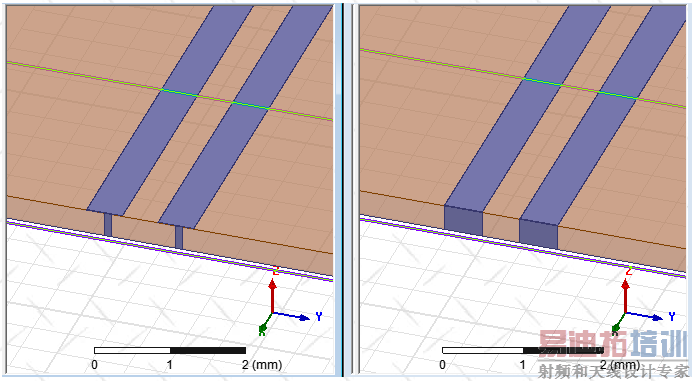

（2）Lumped Port的宽度要与传输线等宽，长度小于λ/100，Lumped Port的尺寸如下图：

上图中左边的Lumped Port太细，本身会引入比较大的寄生RL效应，并且此时的电压馈入点没有覆盖整个走线。

5.Lumped Port可以模拟RLC的寄生效应，Wave Port不行：

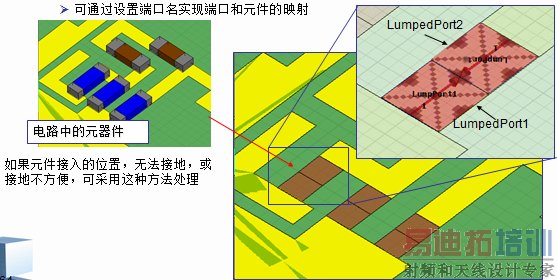

Lumped Port模拟RLC的寄生效应的情况如下图：

6.Lumped Port必须定义积分线，Wave Port只有特定情况才需要：

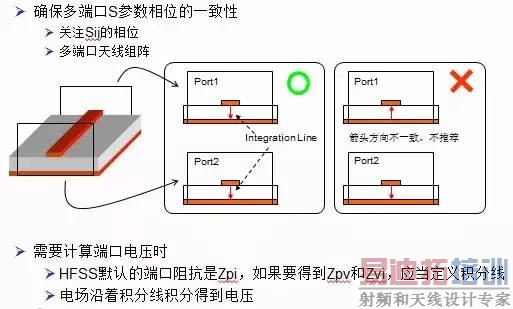

Wave Port需要定义积分线的情况如下图:

以上是Wave Port和Lumped port的一些主要区别，其他还有一些小的方面就不一一列举了，大家感兴趣的可以自己去查阅相关资料。

下期开始给大家介绍HFSS里面的边界条件，请继续关注。。。
