HFSS常见问题解答--第8季

录入:edatop.com    点击:
1  如何在Designer中添加N端口S参数模型?

Designer作为系统和电路的仿真平台,软件可支持N端口S参数模型的导入,具体操作如下图所示,在ProjectManager窗口中展开Definitions目录树,右键点击Models,选择Add NportModels。当然,也可添加其他形式的模型,如HFSS、Q3D、SIwave等其他场仿真软件的模型。

图1.36(a)



在出现的对话框中,通过下图红色圆圈按钮指定S参数文件的地址,再给该S参数文件命名,即可完成对该S参数模型的添加。

图1.36(b)

添加完成后,就能在如下图所示Models目录下看到相应的S参数文件,如要使用直接将其拖拉至Designer电路原理图界面即可。

图1.36(c)



2 可否将我设计好的HFSS器件模型加密后共享给他人使用?

最新HFSS软件版本具有3DComponent器件模型加密功能,如下图所示在HFSS中选中模型后右键点击“Create 3DComponent”即可。

图1.37(a)

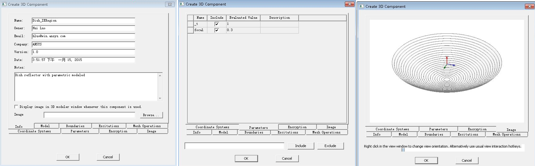

在接下来出现的设置页面中可以定义该3DComponent的名称、创建者的联系方式、创建日期、对该器件的简单描述以及图片预览,原设计中的结构参数化信息、边界条件、激励设置等也会被包括在内。



图1.37(b)

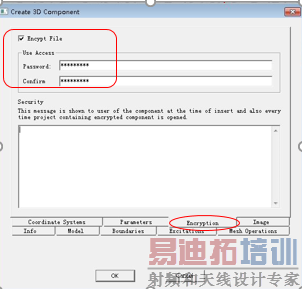

在创建3DComponent的“Encryption”栏中即可对该器件进行加密处理,勾中“EncryptFile”后输入用户权限密码。

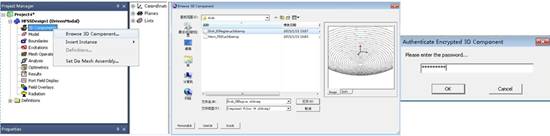

其他用户在调用该器件模型使用时,就会被提示需要输入密码,通过3DComponent的加密功能在保护研发知识产权的基础上,实现更大范围的知识共享。

图1.37(d)



3

出现Non-Manifold Objects错误的原因是什么?如何修复?

首先解释什么是non-Manifold 物体。

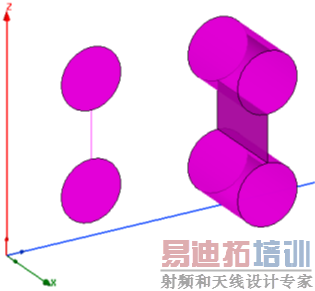

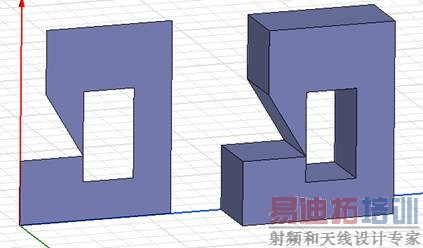

Non-manifold(非流形)物体,简而言之,是非物理的物体或无法制造出来的物体。例如,与自身交叉的物体是明显的non-manifold。此外,与自身接触的物体可能是non-manifold,例如当一个二维的物体与自身仅在一个顶点接触,或一个三维物体与自身仅在一个点或一条边沿接触。如下图所示:

另一种non-manifold的类型是混合维度物体。例如,一对二维的物体有一根一维的直线段连接,或一对三维物体由一个二维Sheet物体连接。

是否能够加工制造的判据仅是一个复杂的数学概念的简单表现形式,但必须在实体建模过程中严格遵守。

当构建一个几何体时,无论直接建模还是通过布尔操作,均需要考虑产生最后结果的操作是否会导致物体不能加工制造,如果有此类问题存在,那么该物体在建模或网格剖分过程中就会产生错误。

如果出现了non-manifold错误提示,应该如何修复呢?操作步骤如下:

(1)         定位non-manifold的边沿;

(2)         选择相接的面;

(3)         在平面上建立一个面相对坐标系(Face CoordinateSystem);

(4)         建立一个包含non-manifold 边沿的小的box;

(5)         进行Union或Subtraction布尔操作去除包含non-manifold边沿的面。non-manifold边沿现在将被移除;

(6)         对所有non-manifold边沿进行该操作流程。





4 HFSS在仿真过程的最初阶段,执行Validation Check命令检查模型时出现了“ACIS entity check failed for part”,并提示修改”Modeler Validation Settings”,是什么原因?

该错误通常在处理导入模型的时候会出现,出现该错误是因为模型中有部分物体不甚理想,但并非十分严重,可以降低模型错误检查的等级来使得仿真可以运行,但可能会影响网格精度。

可在“Modeler→Validation Settings”中调整四个模型有效性检查的层级,分别是:

(1)None

所有模型不管任何发现的错误(ACIS_entitycheck errors)都能通过3D Model Validation,并且没有任何提示,通常不建议采用。



(2)Warning Only

所有模型不管任何发现的错误(ACIS_entitycheck errors)都能通过3D Model Validation。这些错误会在消息窗口中以warnings显示出来。



(3)Basic

可以使大部分模型通过3D ModelValidation,会允许non-manifold errors和大部分ACIS_entity check errors。有些错误会标记为模型错误(basicentity check errors),从而禁止继续进行网格剖分环节。你必须在尝试求解之前修正这些错误,或者将Model Validation等级切换为Warning Only



(4)Strict

相比“Warning Only”和“Basic”,会强制执行更严格的模型错误容差。所有在3D ModelValidation过程中发现的模型错误都会显示在消息窗口之中。这些错误必须在尝试求解前修正,或者降低ModelValidation等级。


5 如何在HFSS中快速设置空气盒子的矩形区域?

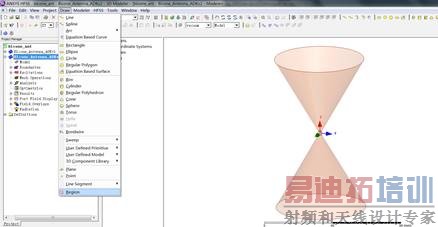

通常对于HFSS-FEM中的辐射、散射场问题分析时,必须做出辐射边界或PML等一个有限的内部求解空间。HFSS支持快速建立矩形区域的功能。只需在菜单Draw选项选择Region即可,软件会根据最外部模型结构建立一个距离结构边缘一定距离的矩形空气盒子(材料默认为vacuum)

图1.40(a)

如需建立一个距离物体最外围都是10mm等距的空气盒子,选择padding all directionssimilarly,在absolute offset中设置具体数值或变量(如1/4波长)。设置如下



图1.40(b)

如需距离物体不同间距的矩形空气盒子,可沿着全局坐标轴+/-X +/-Y +/-Z方向设置具体数值或变量,如图设置X&Y方向为5mm,Z方向为10mm

图1.40(c)



图1.40(d)

选中所画区域的六个面即可设置为辐射边界。





图1.40(e)
