对点频和扫频的理解?
录入：edatop.com 点击：
在学习的过程中,对点频(single frequency)的选取不太理解,这个频率值该如何选,有什么原则呢?扫频(Frequency Sweep)的范围该如何确定?
从原理上讲,我理解点频就是一个单一频率的电磁波去激励,在这个频率下去解麦克思维方程,求电磁场,扫频就是给出一定范围内不同频率的电磁波,求不同频率下的方程,得到对应的电磁场.只有在扫频下才求S参数才有意义.
刚开始学,理解不是很深入,具体设置参数时把握不好,希望大家指点.

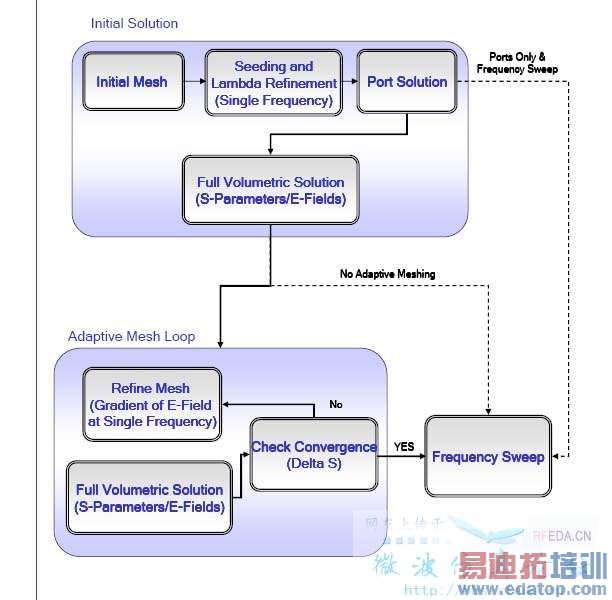

fullbook上有一个图,我们一起来看看
自己顶一下,难道问题太简单了,大家都不屑一顾?
这要看是求解器是基于时域还是频域吧
我也不太清楚这个问题 过来问问呢
在setup中设置的点频是用来生成初始网格的，也就是第一次计算
在设置扫频范围时就是你的工作频率范围
应用fast时尽量把频点设置值中心，两外两种求解方式则是设在高点时比较准确
一般工作频率都是很高的，M到G的级别。
相对而言扫频的那个频率比起测量频率而言，几乎可以忽略不计了，所以当你使用扫频时，就看做一个个点频的集合好了。
只有在扫频下才求S参数才有意义？
这句话不对吧，还是我理解的太肤浅？
