RFID绕线天线的仿真问题

大家好，最近用HFSS仿真RFID的标签天线，想看看其在13.56MHz的谐振点，但我得出的结果在12-16MHz仅为一条斜线，swr也是一条横线，还请各位有经验的朋友帮忙指点。
具体设置如下：
Driven Modal
求解频率：14Mhz
扫频范围：12-16MHz，25个点，discrete
激励：lumped port，置于内部自激励，微带线的短尽头矩形面
辐射边界和远场辐射已设。
线宽0.2mm，厚度0.05mm，间距0.2mm，PCB上下面各9圈,PCB尺寸为20x12x0.1mm^3

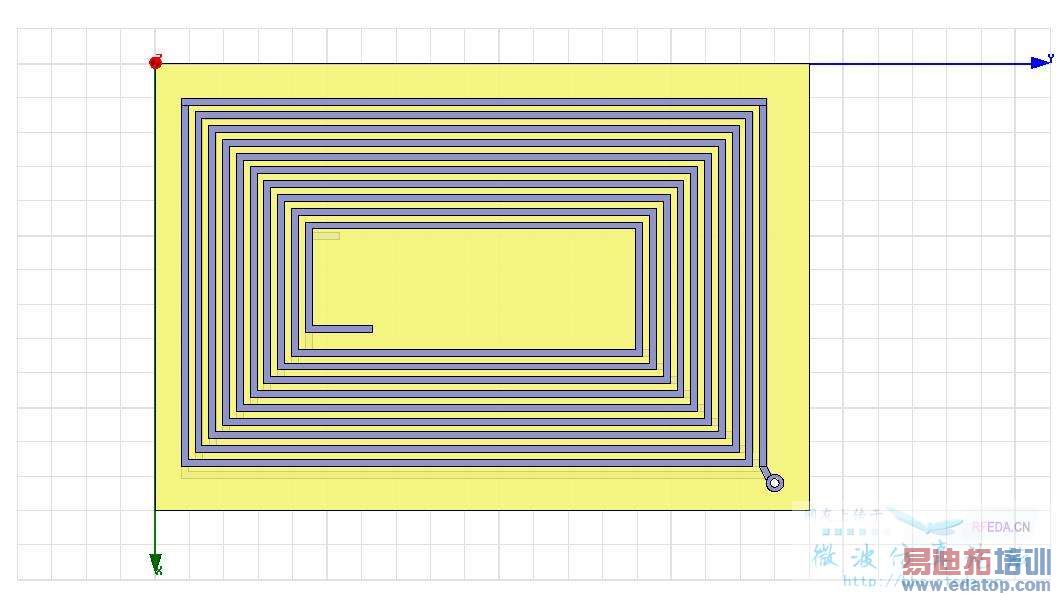

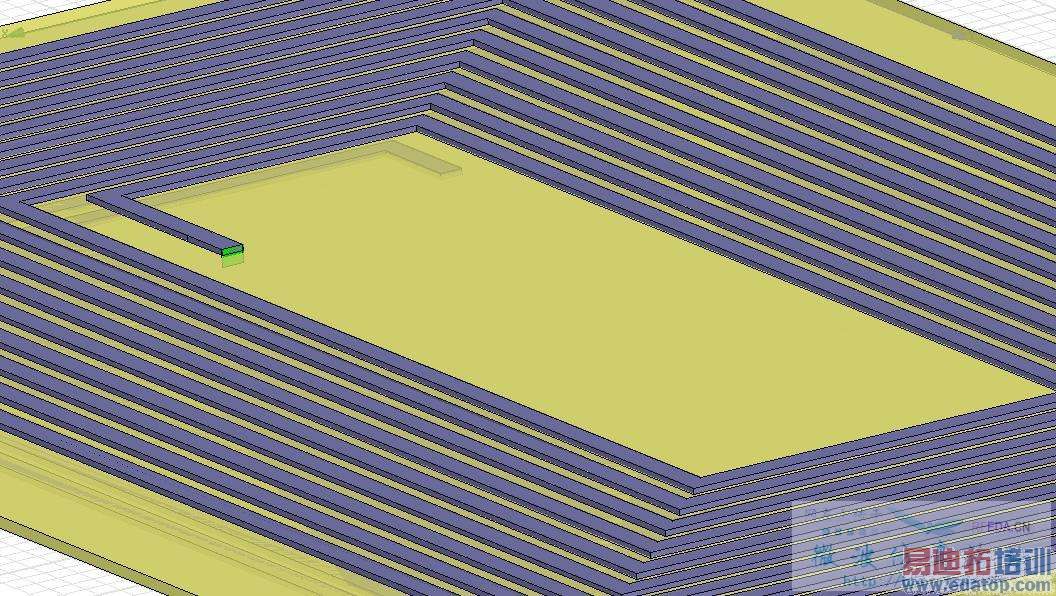

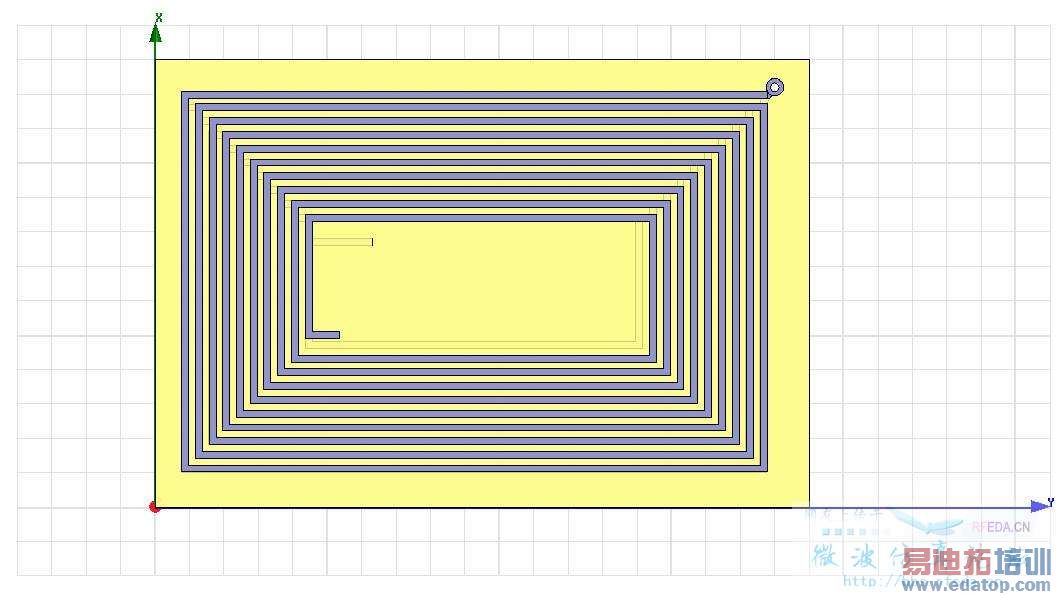

由于是新人，不能直接传图，所以放于附件中。
刚进公司的任务，公司里没人会仿真，真心的希望朋友们能帮帮忙，不胜感激



把你的工程压缩一下传上来让大家看一下吧，刚看图和说明看不出问题



之前自己仿真也遇到过这样的问题，试着改一下激励源的方式。

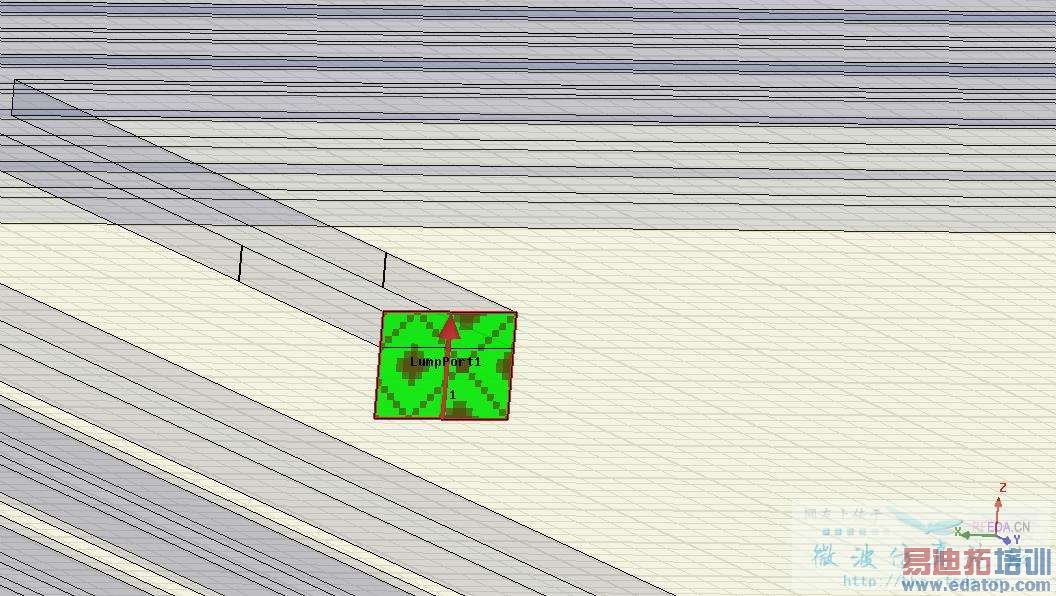

试试在激励处画个同轴方式激励，用waveport，记得加PEC的小帽



13.56的应该是用近场的
看磁感强度
感觉你的S11参数有问题，还是再看看阻抗图形吧
如果阻抗图形是容性的可能是你激励没加好，放大激励看看是不是连接好了



先谢谢各位，现在的问题是如果没有接地面的话，如何在同一个平面，比如上平面加lumped port？是不是要人为的多画一块接地面呢？但是我看到有的例子lumped port不用连地啊？



果然是没有接地……
lump不接地怎么用？
地的定义不是说必须底下有块金属的，偶极子其中一个臂就是接地的



前面的能多讲些吗？关于lumpport的地有如何要求？



把模型发上来倒是可以搞下
这个应该是你激励源设置有问题



你的模型看起来还是一个开路，没有形成封闭环，在近场，怎么能使它呈现感性呢？



频率这么低，阻抗应该是很大的吧，这样看S11没有多大的意义，几乎是全反射，所以就成了一条直线了
