HFSS中看端口相位差的问题。
录入：edatop.com 点击：

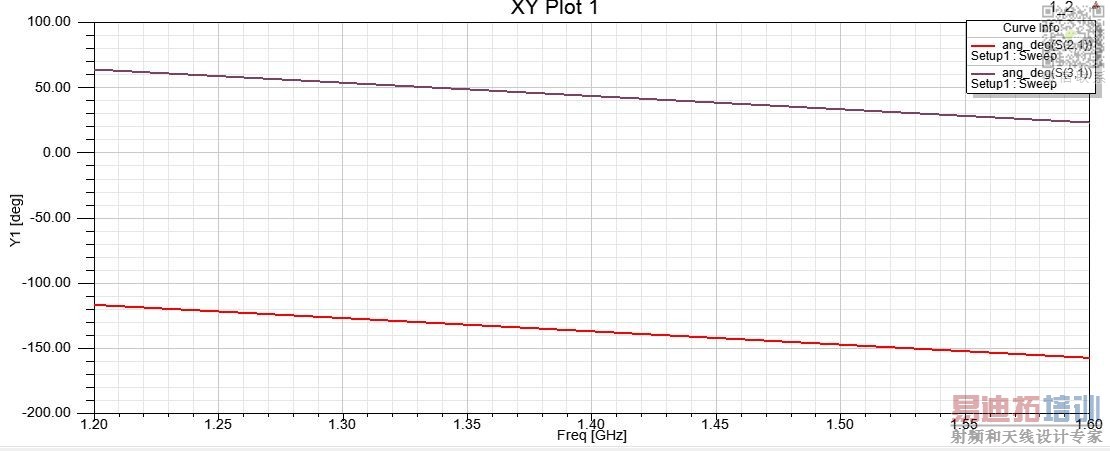

做了个Wilkinson功分器，如图所示，输入为1端口，输出端口为2、3端口，按理说2、3端口相位差应该为0°，但HFSS看S(2,1)和S(3,1)相位差却是180°。我是看的ang_deg(S(2,1))和ang_deg(S(3,1))的相位差。是什么问题呢?
加上积分线就行了
有蛇么问题吗！? S21相位要走90度(0.25波长)， S31相位要走90度(0.25波长)，3->1->2 = 3<->2 为啥会是零相差！?
非常感谢，已经解决了。
非常感谢，已经解决了。就是没有加积分线的原因。
