HFSS设置微带差分对的讲究

关于HFSS设置差分对所能找到资料大部分是关于带状线的，不知微带线是否有所讲究。

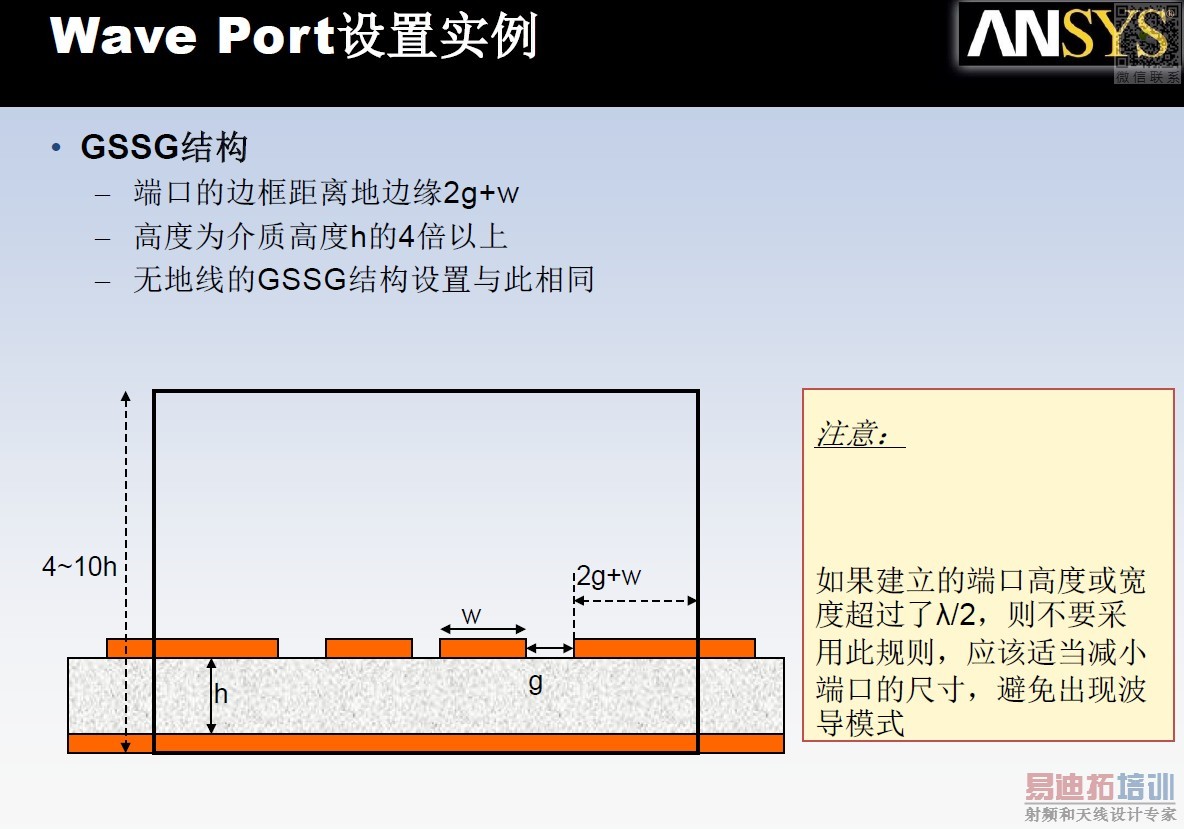

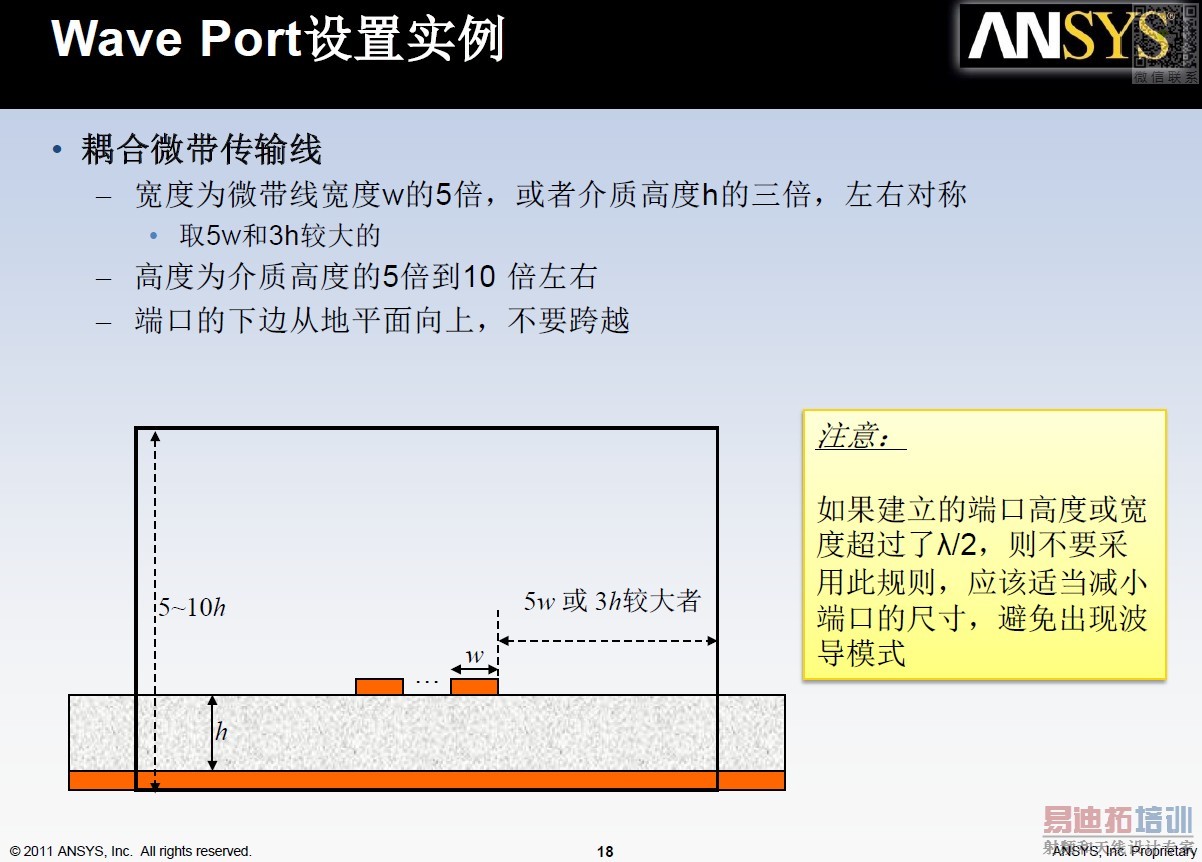

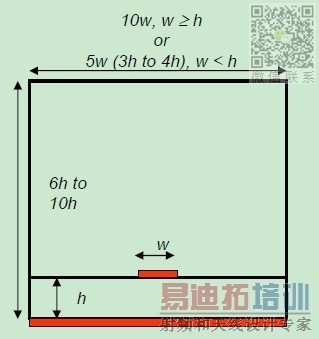

比如普通端口的话，如图所示，设置的port的矩形面宽度和长度是有讲究的。不知差分对是怎么样的，求大神指点具体操作步骤

本帖提到的人: @foxman

真是很无奈...这个议题的官方中文版都不知道在本论坛出现过多少次了? 也不知到大家在灌水((谢谢分享))--是在谢什么！?

差分对和耦合线不一样吧，差分对可能两个端口离得比较远啊

是差分对?、或是耦合线? 视你设置激励端口的方式来决定，但端口大小的取决原则不变！

嗯嗯， 原来我设不了差分对的原因是：我没把求解模式设为driven terminal。以前一直用的是driven terminal。其实微带线跟带状线的设置都是一样的

是driven modal
不是driven terminal！

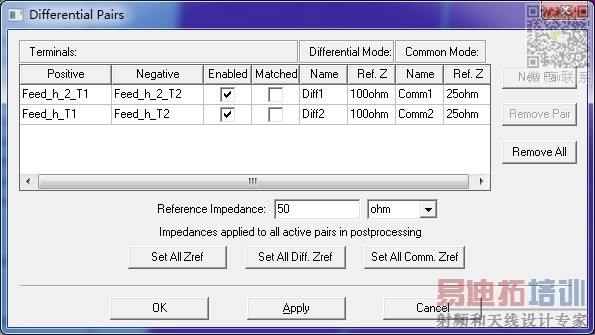

想问下，differential pairs里面这个matched是干嘛用的呢?

A checkbox for "Matched" for each differential pair indicates whether to use matched or differ­ential and common impedances. This Matched checkbox also appears in driven terminal designs and uses the same postprocessing semantics. Matched is the "natural" in general fre­quency dependent characteristic impedance of the line. For multiple terminals it describes the coupled nature of such lines and is therefore a dense matrix relating voltages and currents on the line. A matched terminal project is analogous to an unrenormalized wave port in driven modal where the s-parameter is referenced to the 'natural impedance' of the port cross section. If you unselect Matched, you renormalize to a set impedance for the diff or common modes.

***抱歉！ 不是卖弄E文，是怕翻成中文后反而更不懂。

谢谢。
不知道大师是否用这种方式仿过差分结构没?我按照通常的设置，仿出来跟别人论文里的差别挺大的。
